特殊要求

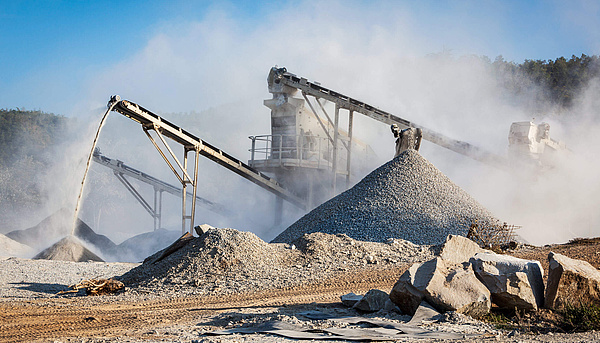

恶劣环境、大量的粉尘或剧烈振动的机器和设备:皮带机技术(如采矿业)面临巨大的挑战。皮带机系统有时绵延数公里,必须可靠的输送可能潮湿或多尘的原料。如果皮带机装载不均匀或输送带在滚筒之间不对齐,则必须立即校正输送带或停止皮带机。
在许多其它工业领域,皮带机技术是生产和装载的重要组成部分,可以提高各种应用的效率。由于市场竞争的日益激烈,大多数领域都面临优化生产流程的压力,特别是自动化技术领域。因此,皮带机的可靠性以及出现问题或危险时能够直接安全停机的能力就显得尤为重要。

用于皮带机安全防护技术的开关
根据应用领域和行业,开关必须能够在不同的输送系统和恶劣环境中使用,同时,还要满足安全、抗腐蚀以及坚固耐用的要求。例如,世德的紧急拉绳开关可以在大型设备中实现可靠的紧急停止和防撕裂检测。跑偏开关能够监控输送带的对齐,从而保障重型散料货物的传输。
除了安全产品,世德还提供各种开关和传感器,促进生产过程的自动化和优化。例如,无线传感器和限位开关可以灵活的用于自动计数和监控生产过程中的零散货物。
我们坚固耐用的开关和传感器可以选择高防护等级版与防爆版。

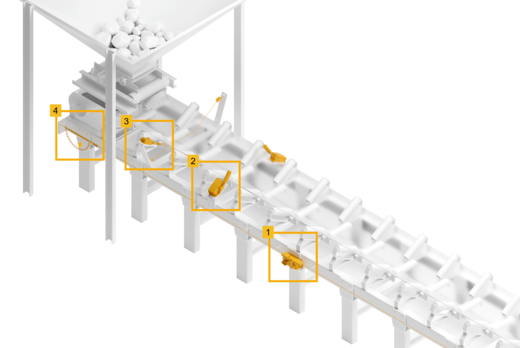

皮带机配置

- 紧急停止功能
- 紧急拉绳开关具有可靠的急停功能,以及皮带机系统的断线检测
- 单向操作可达100米,双向操作可达200米
- 输送带位置监控
- 交叉触点可发出警告信号,启动输送带校正
- 再次触发跑偏开关杠杆,停止设备
- “预警触点”可以减少皮带机系统的停机时间
- 防撕裂检测
- 皮带机超载或撕裂时自动关闭设备
- 种类齐全的附件
- 补偿弹簧 ZS 90/91/92 S
- 直径5mm拉线
- 带两个螺帽的环眼螺栓M10 x 150
- 线缆张紧系统 TS 65
- 滑轮 Multiflex 4R

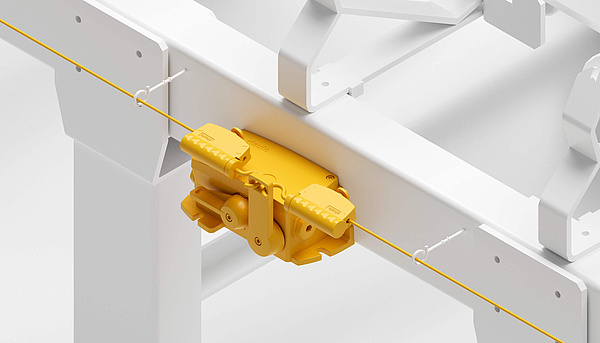

坚固耐用的紧急拉绳开关具有紧急停止功能
紧急拉绳开关ZS 92 S系列是专为恶劣环境和应用开发的。这些开关可以选择具有多种涂层(钝化、底漆、粉末喷涂)的压铸铝外壳,非常坚固耐用,或者高质量的塑料外壳。我们的产品系列不仅包括防爆1区和21区的2G/D型号,还有能够用于防爆22区的3D型号。
紧急拉绳开关ZS 92 S在皮带机上具有急停功能,可以在拉线的任意位置启动,大大提高了人员和设备的安全性。

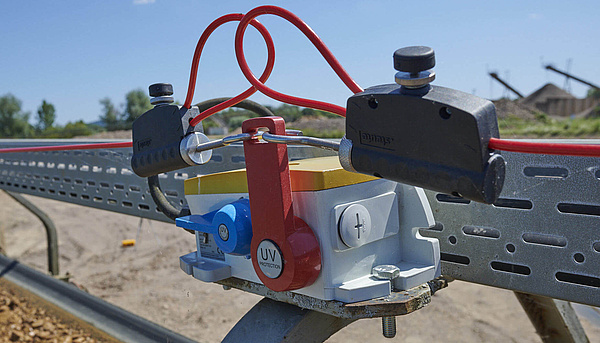

可选底座和背面安装

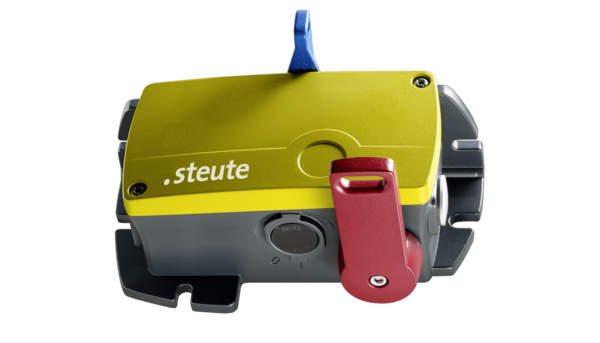

ZS 92 S系列可以从侧面或底部安装。安装尺寸与市场上其它紧急拉绳开关兼容,这样简化了现有皮带机系统的改造或更换。

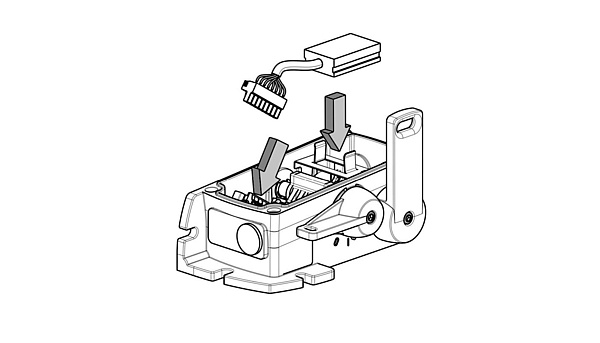

可选择安全总线Dupline
紧急拉绳开关可选择集成1个8-针Phoenix多路连接器和安全总线模块支架。安全总线模块可作为附件,提供不同的版本,便于连接“Duline safe”协议。


通过各种型号设置,实现灵活安装

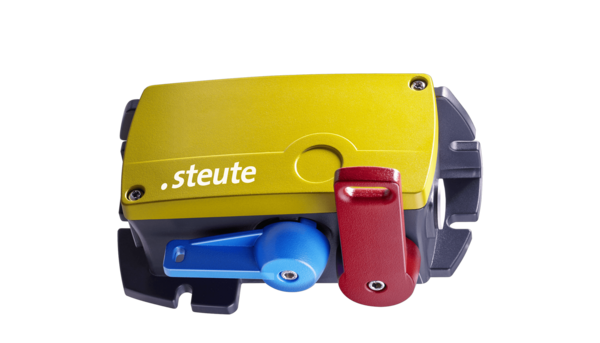

紧急拉绳开关ZS 92 S的操纵杆和解锁装置有不同的位置。因此,它们可以安装在任意地方。

LED指示灯

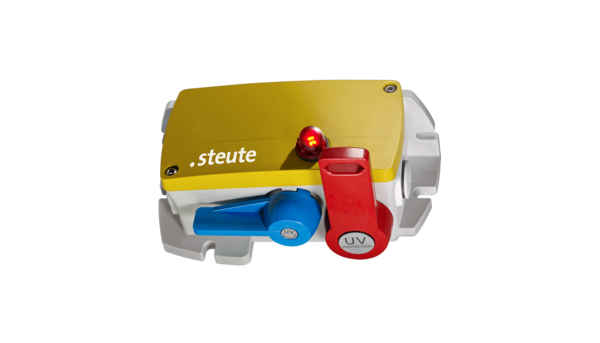

紧急拉绳开关ZS 92 S可选配LED指示灯。当紧急拉绳开关启动时,指示灯会亮起红灯,这样可以立即看到皮带机上哪个位置发生了停止,并进行修复。

用于紧急拉绳开关的创新附件
紧急拉绳开关对工业皮带机的安全至关重要。它们可以在输送带的任意位置触发紧急停机。但是,为了更好的发挥这些开关的性能并满足个性化需求,正确的附件是至关重要的。在下文中,我们将介绍一些久经考验的附件,它们可以提高紧急拉绳开关的功能性和灵活性。
安装竞赛:螺丝扣和线夹与拉绳张紧器TS 65的比较

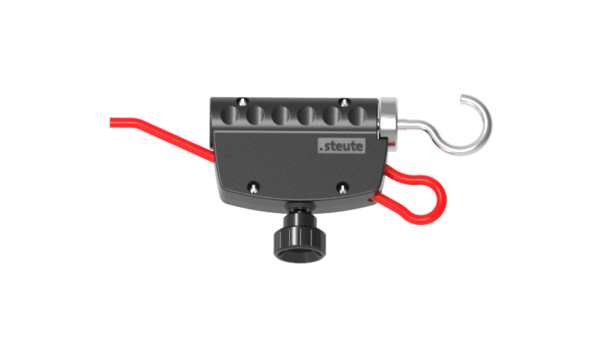

线缆张紧系统TS 65 - 快速、便捷、高效!
步骤更少,效率更高!我们的专家Matthias Schara在莱茵-乌姆施拉格采石场进行了一次安装竞赛:使用螺栓,线夹等传统拉线安装方式与世德创新的线缆张紧系统TS 65的安装方法进行了对比。结果是:整个拉线安装过程用时超过9分钟,而新附件则只用了42秒!线缆张紧系统TS 65不仅节省了大量时间,还大大减少了必要的步骤和工具。
优秀的团队
特别是在安装了许多开关的工厂,时间和便捷性是一个非常重要的因素。墨守成规会影响效率。拉绳开关ZS 92 S和线缆张紧系统TS 65的组合,不仅简化了安装,还节省了时间、费用以及人力。请观看我们的介绍视频。
用于紧急拉绳开关的附件

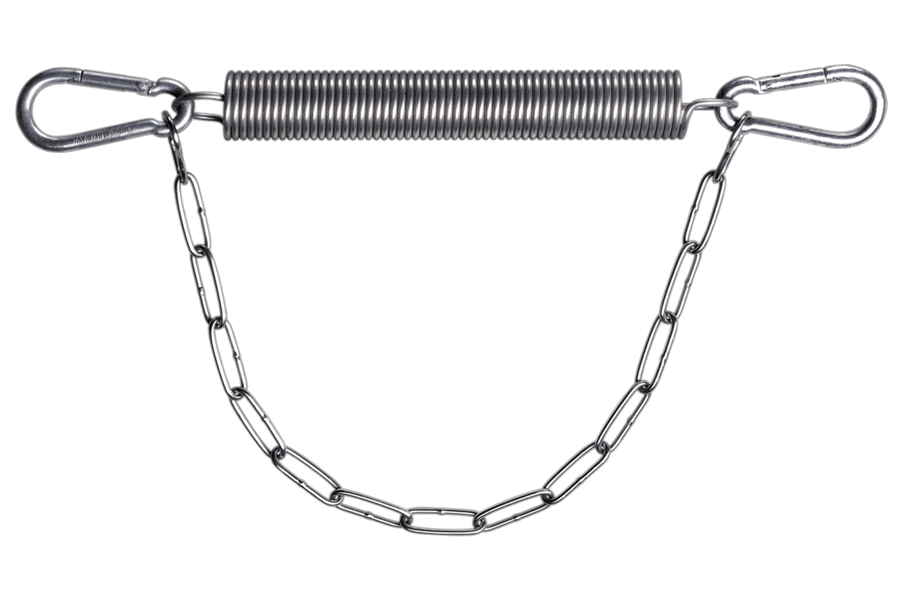

补偿弹簧 ZS 90/91/92 S

- 带有行程范围
- 温度变化会导致拉线的热胀冷缩
- 版本包括:不锈钢链条,2个镀锌钩环 以及张力弹簧
环眼螺栓

- 长150 mm,螺纹长度70 mm
- M10螺纹
- 镀锌钢
- 提供2个六角螺母
滑轮 Multiflex 4R

- 引导拉绳至90°
- 低摩擦
- 安装灵活
- 即使在拉动拉绳时,旋转头(360°)也能自动调整拉绳
- 滑轮开口内的可移动滚轮

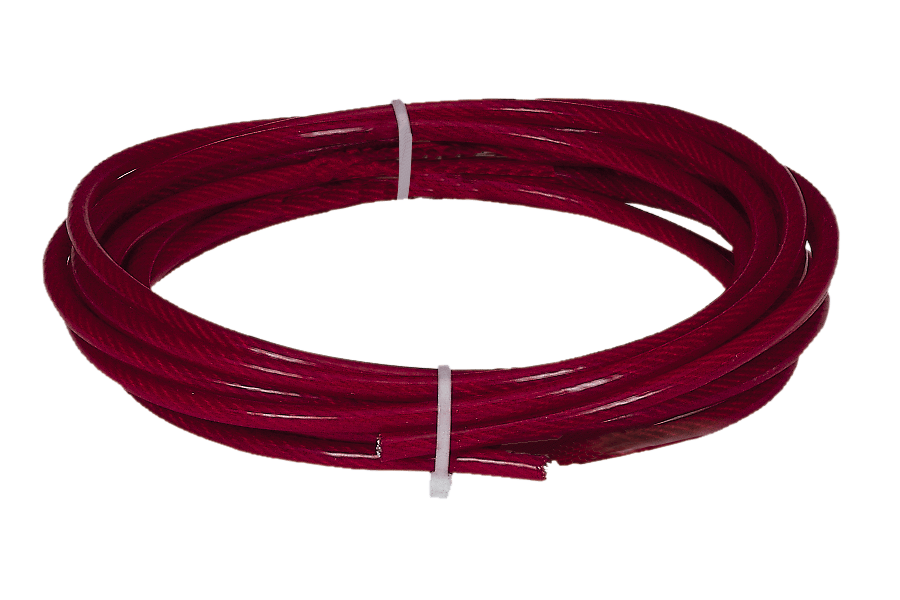

直径5mm拉线

- 钢芯或不锈钢芯Ø3mm带有红色PVC护套
- 总直径 5 mm
- 订购单位:每米
在这里,您将全面了解我们用于紧急拉绳开关的各种附件。

可自由调节的跑偏开关对皮带机进行位置监控
跑偏开关ZS 92 SR系列是真正的恶劣环境专家。该产品系列具有出色的机械坚固性,并且采用压铸铝外壳或塑料外壳(-KST)。此外,防爆型Ex ZS 92 SR-2D(防爆粉尘21区)和Ex ZS 92 SR-3D(防爆粉尘22区)也使用压铸铝外壳。

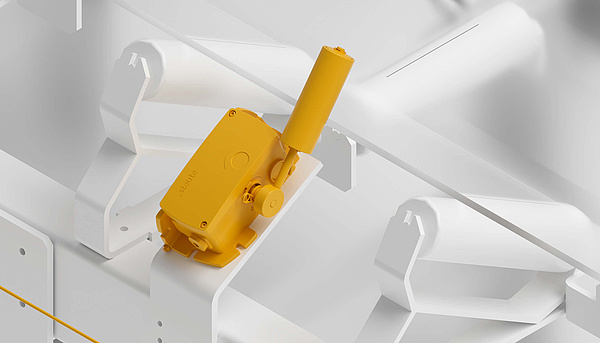

我们的跑偏开关可以监控皮带机的直线运行。如果输送带在滚筒之间不再对齐,例如,因为装载不均匀,不锈钢滚筒杆会向一侧倾斜。根据控制设置,可以对输送带进行校正或停机。ZS 92 SR系列针对恶劣环境进行了特殊设计,结构坚固,是复杂应用的可靠解决方案。

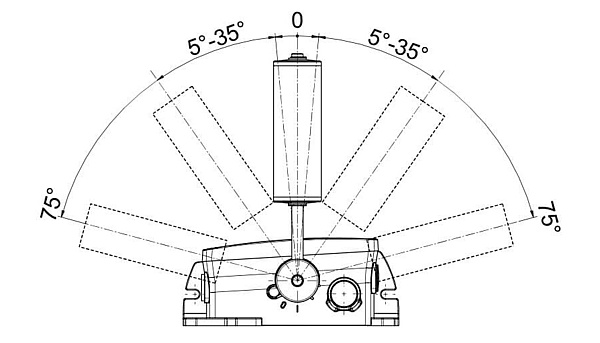

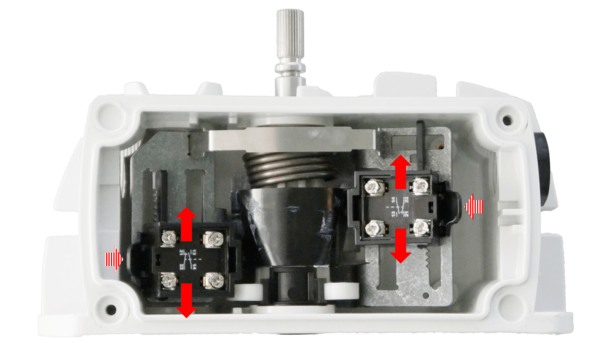

交叉触点便于提前触发警告,及时校正输送带
交叉触点具有可单独调节开关点的特点。用于预警和关闭皮带机的开关点可在5°~35°范围内进行设置。只需要对内置开关模块进行简单的解锁、移动和重锁即可。然后,开关可以先发出预警信号,只有当控制杠杆进一步倾斜时,皮带机才会停机。这些“预警触点”可减少停机时间:操作员可在皮带机停机前进行修复。


用于调节滚轮杠杆的不同型号

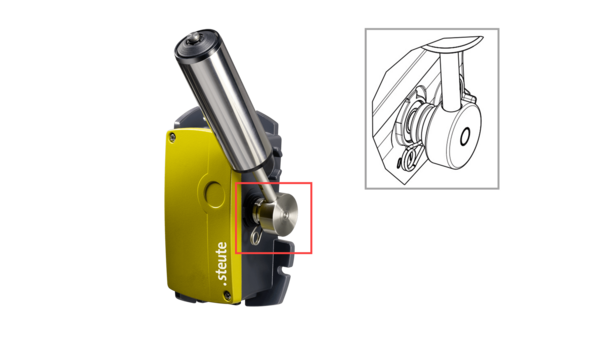

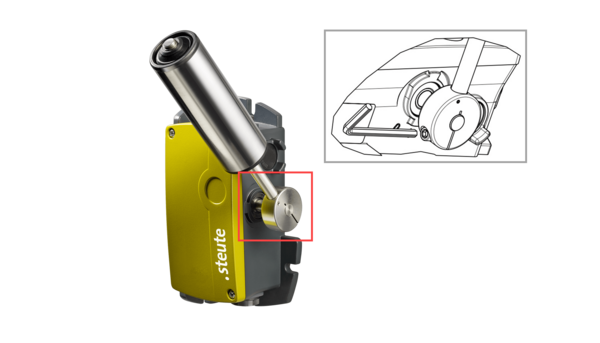

有些型号有一个自锁轴,便于快速更换轴,而另一些型号则有一个连接可调轴,可以根据具体应用情况调整滚轮杠杆的初始位置。

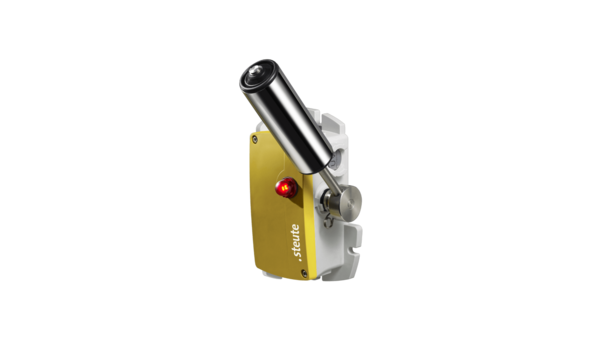

LED指示灯
跑偏开关ZS 92 SR可选配LED指示灯,用于显示开关状态。这样就可以从远处看到皮带机上皮带不对齐的位置。

用于皮带机监控的创新无线解决方案
我们将久经考验的跑偏开关ZS 92 SR和无线模块RF I/O相结合,为高效、无干扰的皮带机控制提供了新的选择。利用sWave技术,发射器将开关信号发送到作为接收器的无线继电器组件。在现场,信号传输功能安全可靠,无线范围可达400米。如果距离更远,还可以安装额外的中继器。
这种坚固耐用的无线开关具有非常大的优势,尤其是在恶劣环境中,它将世德的开关与无线技术结合在一起。

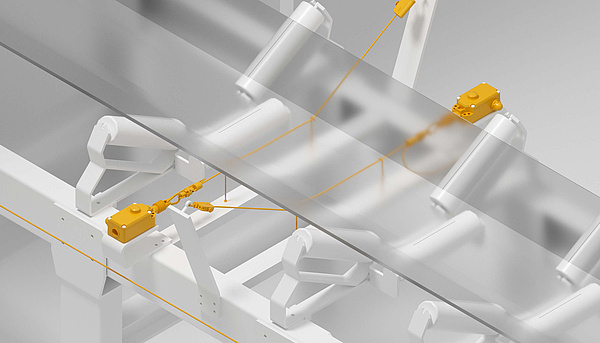

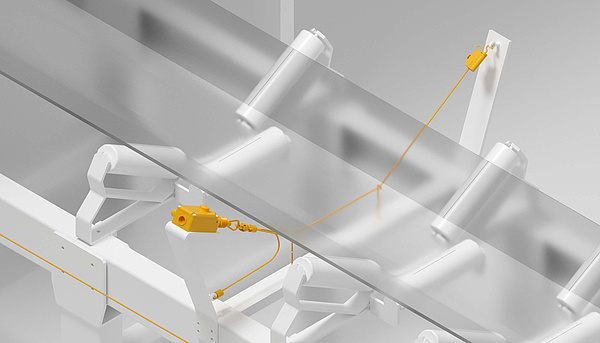

创新的防撕裂检测系统

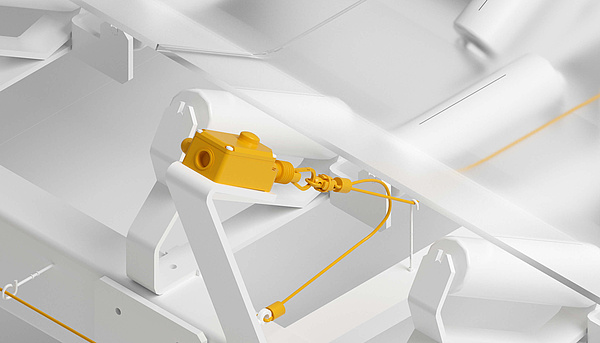

不要让输送带上的一个简单裂口导致灾难性故障和高昂的停机代价。防撕裂检测开关ZS 71和拉线系统可以通过早期检测,来迅速保障您的运营。防撕裂开关ZS 71具有防撕裂功能,坚固的结构和友好的使用设计,可以让您高枕无忧,实现持续生产。ZS 71与导线套件相结合,为皮带撕裂检测提供了完整的解决方案。当输送带发生撕裂时,任何物料或撕裂输送带的物体被金属线抓住,都会激活开关,停止皮带机运行。
该开关能够快速检测,并立即采取行动,进而大大减少了皮带机停机时间,为您节省了宝贵的时间和资源。防撕裂开关ZS 71结构紧凑,可在输送带垂直安装,即使空间狭窄,也没问题。

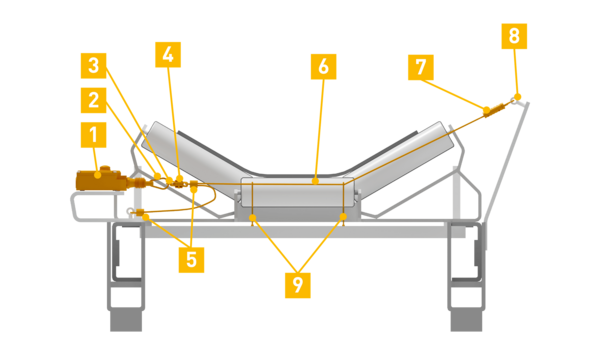

防撕裂检测系统配置
- 防撕裂检测开关ZS 71
- 1个不锈钢钩环
- 1个不锈钢钥匙环
- 1个安全分离器
- 2个塑料线夹
- 5米红色PVC不锈钢拉绳Ø 3-5mm
- 1个拉绳张紧器TS 65
- 2个配有螺母的不锈钢环眼螺栓BM 8x70
- 2个配有M10螺母和垫圈的不锈钢导线架


皮带机可使用一个或两个防撕裂检测开关进行保护。

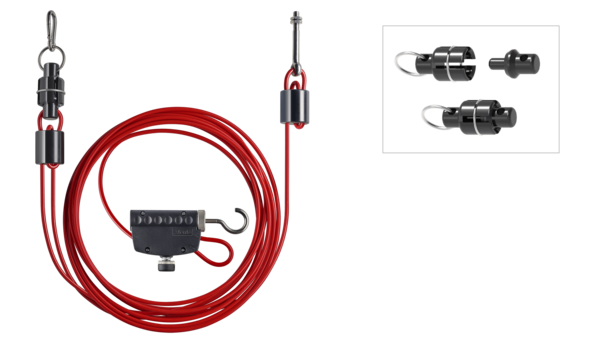

拉绳系统
如果出线机械过载(>250N),集成的安全分离器可以将防撕裂开关和拉绳系统分离,并且易于重新连接。
成功案例
我们的解决方案被广泛用于世界各地的各种项目和应用,涉及许多不同的细分市场。在这里,您可以找到一些成功应用世德产品的知名企业:
Herrenknecht / H+E Logistik GmbH, 德国
(隧道挖掘设备)STM Industriale S.P.A., 意大利
(皮带机系统)Rhein-Umschlag GmbH, 德国
(砂石场)Mineraria Ligure S.r.l., 意大利
(粉末、鹅卵石以及大理石颗粒制造)VHV Anlagenbau, 德国
(皮带机技术)alco energy, 荷兰
(生物精炼)ABB, 德国
(自动化)AMAGGI Exportacao e Importacao Ltda, 巴西
(谷物和肥料加工)CENIBRA Celulose Nipo-Brasileira S.A., 巴西
(造纸业)
COPI - Companhia Operadora Portuária do Itaqui, 巴西
(伊塔齐港运营商,化肥和其它大量进口货物的装卸、运输以及存储)RUMO MALHA NORTE SA, 巴西
(谷物、化肥、大豆以及糖的物流)TERMINAL MARITIMO DO GUARUJA SA TERMAG, 巴西
(港口码头,化肥装卸)VALE SA, 巴西
(采矿业)VLI MULTIMODAL SA, 巴西
(粮食和矿石的物流)YARA BRASIL FERTILIZANTES SA, 巴西
(化肥生产)Rio Tinto, 几内亚
(采矿业)
