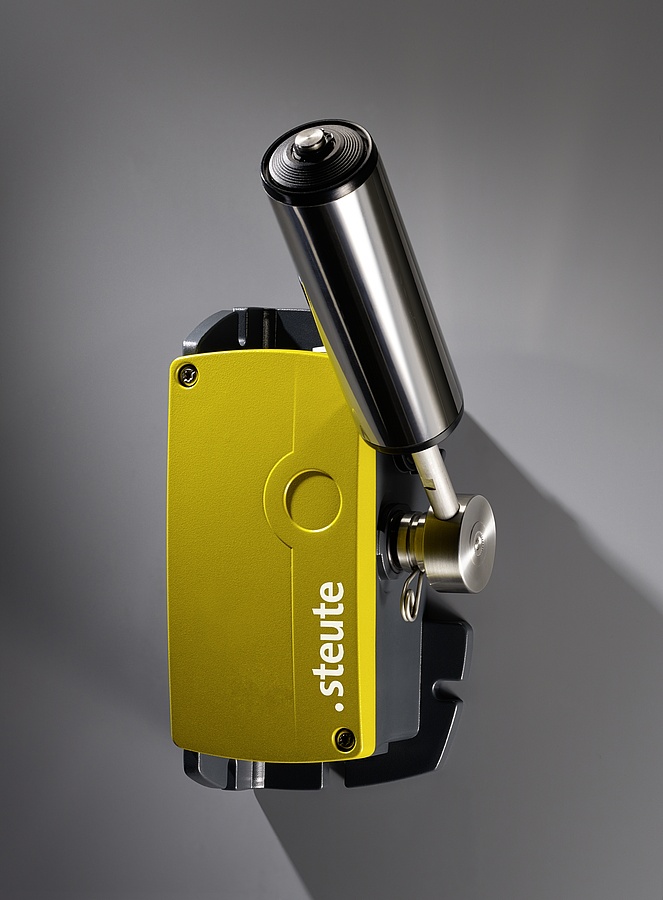

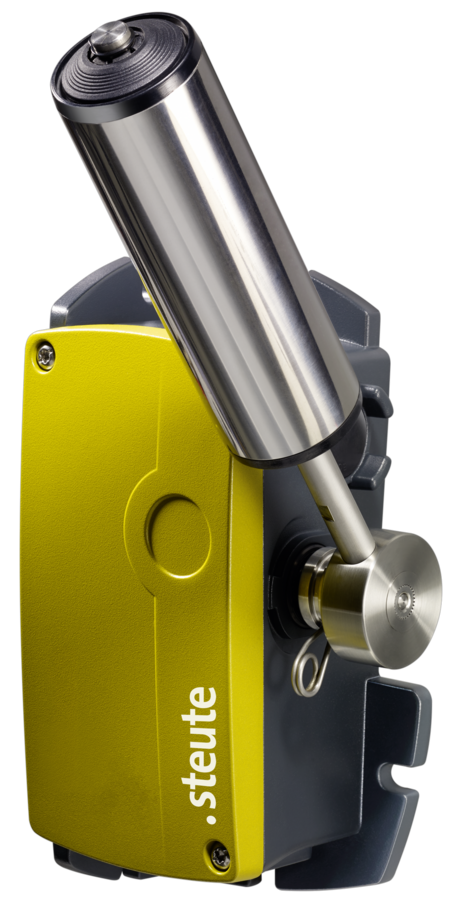

ZS 92 SR -40°C ... +85°C IP66/67 Extreme

适用标准

EN 60947-5-1

外壳

压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 煤灰色, 类似于RAL 7016

外盖

压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 信号黄, 类似于RAL 1003

拧紧力矩

螺丝盖: max. 2.5 Nm

防护等级

IP66/IP67 (IEC/EN 60529)

可靠性数据 B_10d (10 % load)

2 百万

T_M

max. 20 years

触点材质

银或银，镀金

触点类型

2 NC/2 NO contacts, type Zb

开关类型

snap action, type P: positive break NC contacts A

开关点

可从5°调整到35°; 预置角度2 x 10°

连接类型

螺丝连接端子

线缆横截面

min. 0.5 mm², max. 2.5 mm² (包括导线套管)

线缆进线孔

2 x M25 x 1.5

额定冲击耐受电压 U_imp

6 kV

额定绝缘电压 U_i

400 V

约定发热电流I_the

4 A

限制短路电流

1100 A

额定工作电压/电流 I_e/U_e

4 A/400 VAC; 0.25 A/250 VDC; 0.55 A/125 VDC; 2.5 A/48 VDC; 3 A/24 VDC

应用类别

AC-15; DC-13

短路保护

4 A gG/gN 型熔丝管

机械寿命

> 操作角度45°时，操作次数为1 000 000次

Admissible belt speed

7 m/s for 3 h with a force of 50 N

运行周期

max. 600/h

环境温度

–40 °C … +85 °C

防污等级

3

操作力矩

approx. 4 Nm / 110 Nm (max. permissible actuating moment)

指示灯

作为选择

产品认证

d a
