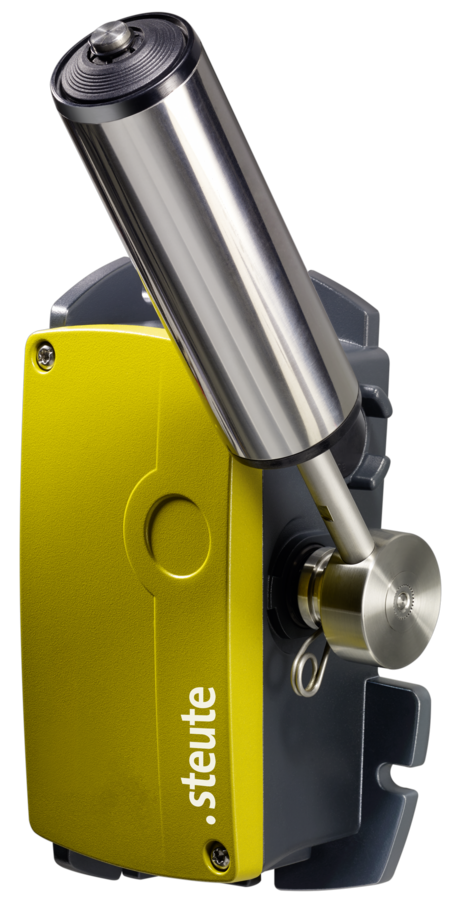

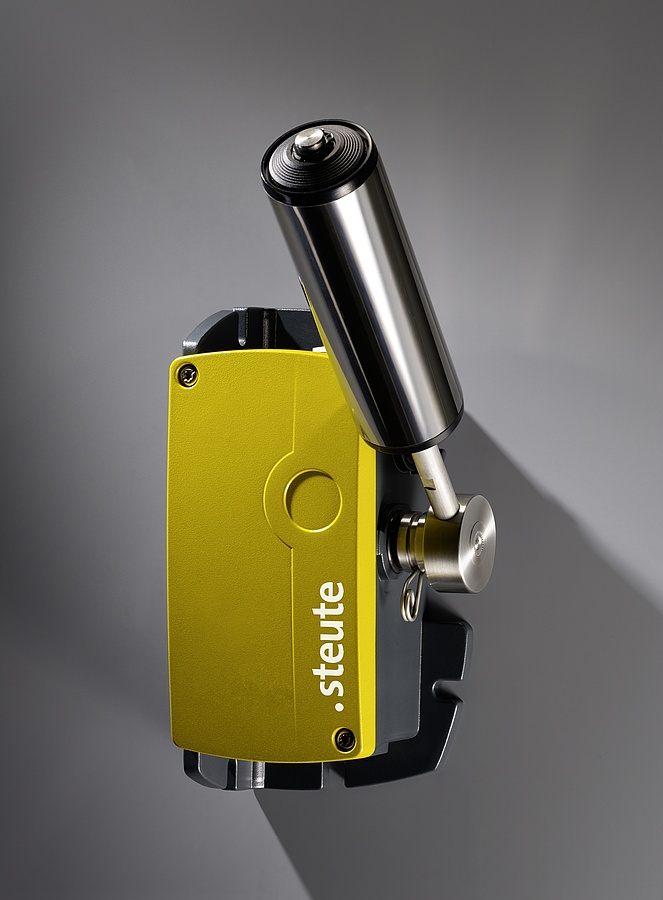

产品特点
耐高温从-40℃到+85℃
高防护等级IP66 / IP67
抗腐蚀铝合金外壳
螺丝和防跑偏操纵杆滚轮材质为不锈钢
重叠型触点，调整角度从5°到35°
防跑偏杠杆可以使用自锁机构按12°调整
可选底座和背面安装
技术参数
常规技术参数
适用标准
EN 60947-5-1
外壳
压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 煤灰色, 类似于RAL 7016
外盖
压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 信号黄, 类似于RAL 1003
拧紧力矩
螺丝盖: max. 2.5 Nm
防护等级
IP66/IP67 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
触点材质
银或银，镀金
触点类型
2 NC/2 NO contacts, type Zb
开关类型
snap action, positive break NC contacts A
开关点
可从5°调整到35°; 预置角度2 x 10°
连接类型
螺丝连接端子
线缆横截面
min. 0.5 mm², max. 2.5 mm² (incl. conductor ferrules)
线缆进线孔
2 x M25 x 1.5
额定冲击耐受电压 Uimp
6 kV
额定绝缘电压 Ui
400 V
约定发热电流Ithe
4 A
限制短路电流
1100 A
额定工作电压/电流 Ie/Ue
4 A/400 VAC; 0.25 A/250 VDC; 0.55 A/125 VDC; 2.5 A/48 VDC; 3 A/24 VDC
应用类别
AC-15; DC-13
短路保护
4 A gG/gN 型熔丝管
机械寿命
> 操作角度45°时，操作次数为1 000 000次
Admissible belt speed
7 m/s for 3 h with a force of 50 N
运行周期
max. 600/h
环境温度
–40 °C … +85 °C
防污等级
3
产品认证
da
重量
2280 g
