防爆

世德几十年来一直在开发和生产防爆开关和传感器,是您在防爆方面的合作伙伴。

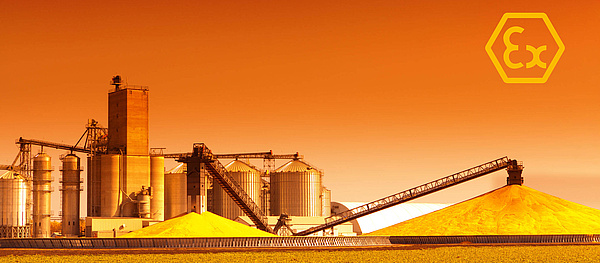

在工业应用中爆炸的高风险

在许多机器和设备工程领域,防爆都是一个重要的话题 - 不仅在石油化工领域或者采矿业,也包括食品和制药业,甚至轻金属加工业。根据不同的应用和环境,各种形式的点火源都可能存在。为了避免爆炸,保护人员和机器的安全,世界各地都有各种防护条例,如ATEX指令和IECEx标准。

世德的专长

关于防爆区域、温度等级、点火防护类型、爆炸、点火源、防爆开关和传感器的使用,以及它们的文档和认证,您想要了解的一切都可以从世德找到。专业的知识,大量定制项目的实施,以及防爆产品的开发和优化,让我们成为真正的防爆专家。

根据所选的型号,我们广泛的产品系列通过了所有相关的欧盟和国际标准及指令(ATEX, IECEx, cCSAus, INMETRO, JPEx, CCC, UKEx),能够用于气体防爆1区和2区,粉尘防爆21区和22区,因此非常合适危险区域。

什么是爆炸?

发生爆炸的条件,必须有三个因素:氧气、易燃物和火源。这些条件在许多不同的工业细分市场都可能存在。可燃性气体、烟雾或粉尘可以在化工行业中找到,也能够在炼油厂、木料加工、食品行业、建筑材料生产、储罐、罐装厂和装卸设备,以及粉体货物的存储设备中找到。例如,潜在的点火源可能来自开关设备的火花。同时爆炸也可以由摩擦、静电或机械冲击引发。

点火源

基于EN 1127-1标准,精确的划分了多种类型的点火源,区别在以下方面:

  • 热表面
  • 火焰、热气体和微颗粒
  • 机械冲击、摩擦和磨损过程
  • 电气设备和元器件
  • 杂散电流,  阴极腐蚀防护
  • 静电
  • 闪电
  • 频率范围从104 Hz 到 3 × 1011 Hz的电磁波(高频)
  • 频率范围从3 × 1011 Hz 到 3 × 1015 Hz的电磁波
  • 电离辐射
  • 超声波
  • 绝热压缩和冲击波
  • 放热反应, 包括粉尘的自燃

可燃材料

如果可燃材料被加工成粉末或粉尘,并有足够的表面积与空气中的氧气发生反应,就会发生爆炸。这种现象就像每个人熟悉的木材或煤粉,但其它有机物,以及一些金属,被磨的很细小且浓度正确时,也会变得易燃。较小的粉尘爆炸,也就是所谓的爆燃,几乎每天都会发生。它们造成的损害通常很小。相比之下,一次小型爆炸卷起的粉尘,在连锁反应中点燃,可能是灾难性的。

氧气

爆炸的物理原因已经研究的很透彻了 - 这主要是因为内燃机的基本驱动原理是建立在一系列受控爆炸的基础上。那些曾经尝试调整汽化器的人都知道这个原理:如果混合物太稀或太稠,发动机将无法正常工作。爆炸也是如此。如果可燃物相对于可用的氧气过少或过多,爆炸的威力将减弱。爆炸还有其限制,如果一旦超过某个比例,或者没有达到这个比例,就不会发生爆炸。这是初级爆炸防护的一个重要参数:如果可以在任何时候都低于爆炸限制等级,例如,通过通风系统定期更换空气,就可以排除爆炸的可能。

防爆区域

根据IEC 60079-10-1(气体防爆)和IEC 60079-10-2(粉尘防爆),危险防爆区被划分为不同区域,其中可燃气体出现的频率和持续时间是分类的关键。两者的区别是:

  1. 爆炸性气体环境(在大气条件下存在的空气和气体或蒸汽的混合物,在点然后,未耗尽的混合物继续燃烧)
  2. 爆炸性粉尘环境。

点火源防护类型

防爆外壳

防爆外壳是IEC 60079-1系列标准中描述的几种点火源防护类型之一。如果开关设备内部存在火花或电弧,必须保证这种爆炸不会转移到外壳外的空气中。然后,外壳还必须能够承受内部爆炸的压力。并通过空气间隙提供必要的压力释放通道。

封装

根据IEC 60079-18,封装是一种进一步的点火源防护类型,特别是与非接触式开关一起使用。所有可能通过开关火花点燃爆炸性环境的部件都被封装在灌封材料中。

簧片式触点被浇铸在塑料管内,然后放入黄铜外壳中,再次浇铸。浇铸材料具有抗化学性和抗冲击性,并且只能穿入线缆。这保证了任何火花或过多的热量都不会漏到外面,即出现在可燃环境中。

防爆解决方案

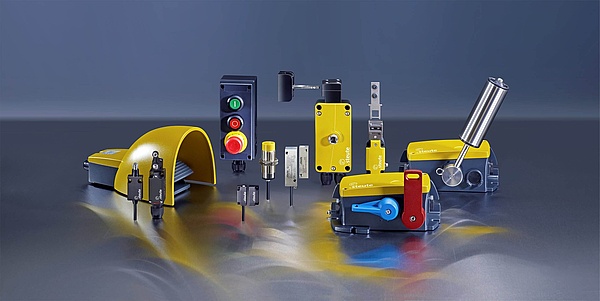

我们的防爆产品,如防爆电磁锁、防爆限位开关和防爆安全传感器,有助于工业机器和设备的安全防护。这既保护了人员安全,也保证了在爆炸区域的过程的可靠性。在我们的产品组合中,您还可以找到无线防爆解决方案。

世德耐用的产品符合高质量标准,包括防护等级IP6X,以及符合欧盟指令,国际标准和各国特定法规的认证(ATEX, IECEx, cCSAus, INMETRO, JPEx, CCC, UKEx),一些防爆防护可以达到0区和20区。根据需求,我们的产品和解决方案可以定制,并获得广泛的其它国家认证。

防爆开关和传感器的冲击测试

为了保证多年后的产品的功能和质量,开关和传感器会在恒温箱中放置四周,人为模拟老化10年左右。此外,所有用于防爆1区和2区(气体防爆)或21区和22区(粉尘防爆)的产品的机械坚固性都通过了冲击试验的测试。一个经过淬火的钢制测试块从预设高度以7焦耳的冲击力跌落在产品上进行测试。

国际认证

根据相关指令和标准,世德已获得以下产品认证:

  • ATEX (欧盟)
  • IECEx(国际)
  • JAPANEx (日本)
  • Ex CCC (中国)
  • cCSAus (美国,加拿大)
  • INMETRO (日本)
  • KCS (韩国)
  • UKEx (英国)

您正在寻找的认证没有在列表中?请与我们联系。根据需求,我们的产品可以单独定制,并获得广泛的其它国家认证。您可以在相关页面找到世德开关和传感器的所有证书。
