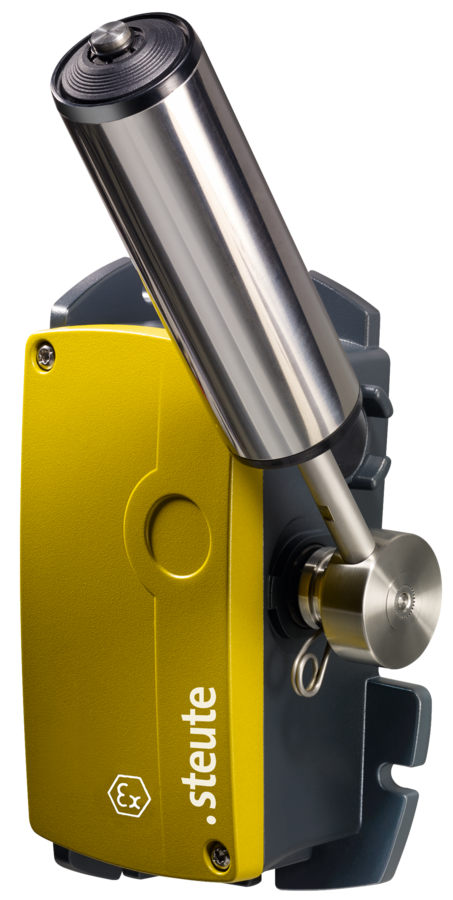

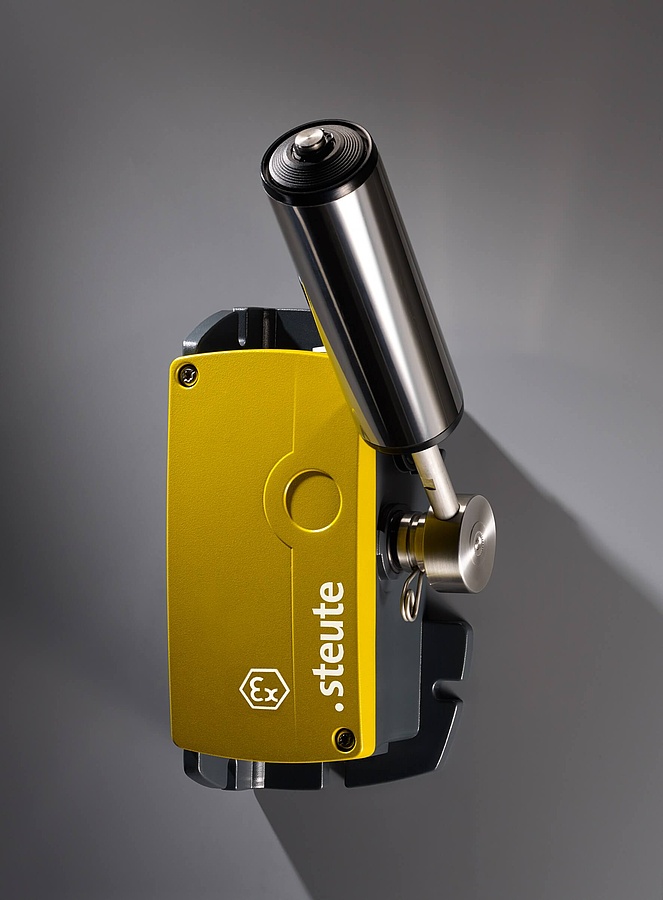

防爆跑偏开关
Ex ZS 92 SR
粉尘防爆21区
可提供耐低温-30℃版本
抗腐蚀铝合金外壳
螺丝和防跑偏操纵杆滚轮材质为不锈钢
重叠型触点，调整角度从5°到35°
防跑偏杠杆可以使用自锁机构按12°调整
可选底座和背面安装
技术参数
常规技术参数
适用标准
EN 60947-5-1, EN IEC 60079-0, EN 60079-31
外壳
压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 煤灰色, 类似于RAL 7016
外盖
压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 信号黄, 类似于RAL 1003
拧紧力矩
螺丝盖: max. 2.5 Nm
防护等级
-10°C: IP65 (EN 60079-0 + IEC/EN 60529)
-20°C/-30°C: IP66 (EN 60079-0 + IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
触点材质
银
开关元件
2 NC/2 NO contacts, type Zb
开关原理
snap action, positive break NC contacts A
开关点
可从5°调整到35°; 预置角度2 x 10°
连接类型
螺丝连接端子
线缆横截面
0.5 ... 2.5 mm² (incl. conductor ferrules)
线缆进线孔
2 x M25 x 1.5
额定冲击耐受电压 Uimp
6 kV
额定绝缘电压 Ui
250 V
约定发热电流Ithe
2 A / 4 A / 6 A
限制短路电流
1100 A
应用类别
AC-15
额定工作电压/电流 Ie/Ue
max. 2 A/4 A/6 A / 250 VAC
短路保护
2 A / 4 A / 6 A gG/gN 型熔丝管
机械寿命
> 1 000 000 operations at max. 45° operating angle
Admissible belt speed
7 m/s for 3 h with a force of 50 N
运行周期
max. 600/h
环境温度
–10 °C … +55 °C, –20 °C … +55 °C 或 –30 °C … +65 °C (取决于版本)
防污等级
3
防爆标志
L II 2D Ex tb IIIC T80°C Db
IECEx Ex tb IIIC T80 °C Db
产品认证
BVS 19 ATEX E 076
IECEx BVS 19.0074
