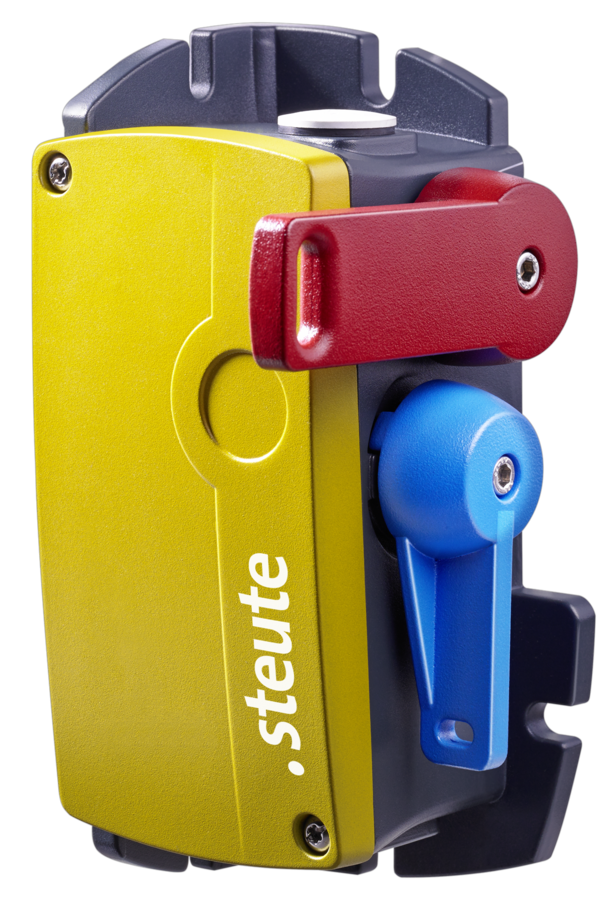

ZS 92 S -40°C ... +85°C IP66/67 Extreme

适用标准

EN 60947-5-1, EN 60947-5-5, EN ISO 13850, EN ISO 13849-1, EN 60529, EN 620-5.7.2.9, AS 1755-2000-2.7.9.1, AS/NZS 4024.3610:2015-2.10.6.2

外壳

压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 煤灰色, 类似于RAL 7016

外盖

压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 信号黄, 类似于RAL 1003

操作杆

压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 信号红色，类似于RAL 3001

复位杠杆

压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 天蓝色, 类似于RAL 5015

螺钉

不锈钢

拧紧力矩

螺丝盖: max. 2.5 Nm
操作件螺丝: max. 6 Nm

防护等级

IP66/IP67 (IEC/EN 60529)

可靠性数据 B_10d (10 % load)

100 000

T_M

max. 20 years

开关类型

snap action, positive break NC contacts A

触点类型

2 NC/2 NO or 3 NC/1 NO contact, type Zb;
Si-Bus: 2 NC contacts, type Zb

连接类型

螺丝连接端子,Si-Bus:螺丝连接端子,基本条用连接器连接安全输入模块(详见附录)

线缆横截面

0.5 ... 2.5 mm² (包括导线套管)

线缆进线孔

2 x M25 x 1.5

额定冲击耐受电压 U_imp

6 kV; Si-Bus版本: 4 kV

额定绝缘电压 U_i

400 V; Si-Bus版本: 250 V

约定发热电流I_the

6 A

限制短路电流

1100 A

额定工作电压/电流 I_e/U_e

6 A/400 VAC;Si-Bus版本: 6 A/250 VAC

应用类别

AC-15

短路保护

6 A gG 型熔丝管

机械寿命

> 50 000 操作次数

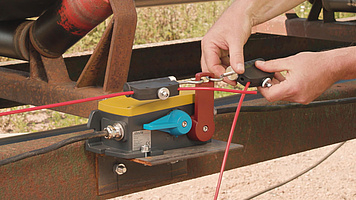

拉线长度

2 x 100 m

注释

每间隔3m，拉线需要一个支撑点。提供一个钢索套环。必须安装两个ZS 90/91/92 S型补偿弹簧，详见附件表。

环境温度

–40 °C … +85 °C
Si-Bus: with Si-Bus –40°C ... +70°C; without Si-Bus –40°C ... +85°C

防污等级

3

操动力

actuating lever approx. 30 N; reset lever approx. 40 N

指示灯

作为选择

均压元件

作为选择

产品认证

ß d a
