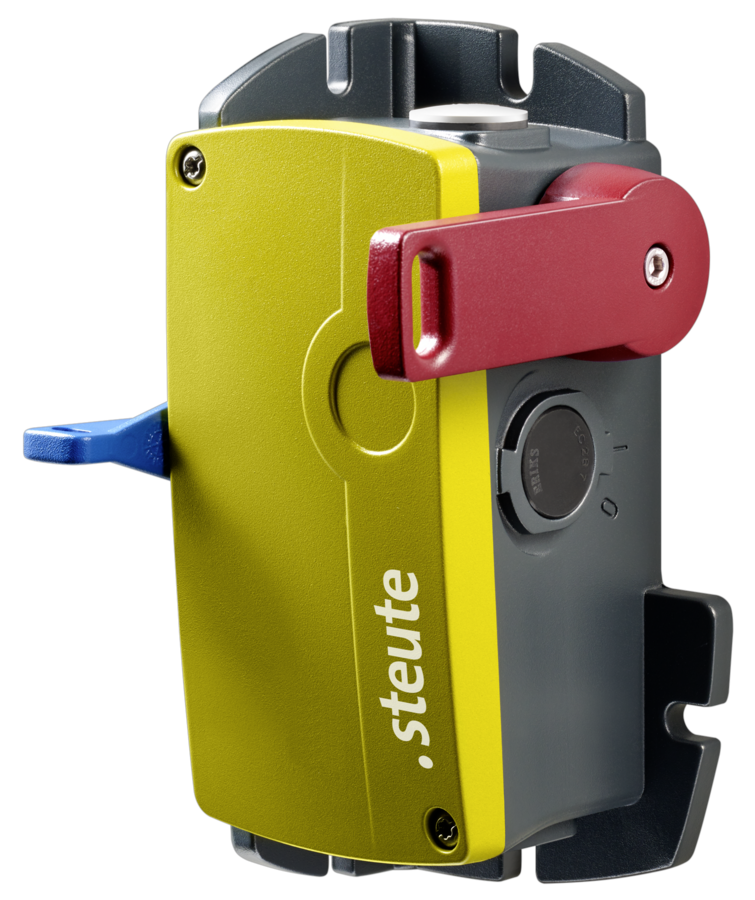

产品特点
耐高温从-40℃到+85℃
高防护等级IP66 / IP67
抗腐蚀铝合金外壳
线长可达2 x 100米
通过杠杆解锁
B = 复位杠杆在后部
可选底座和背面安装

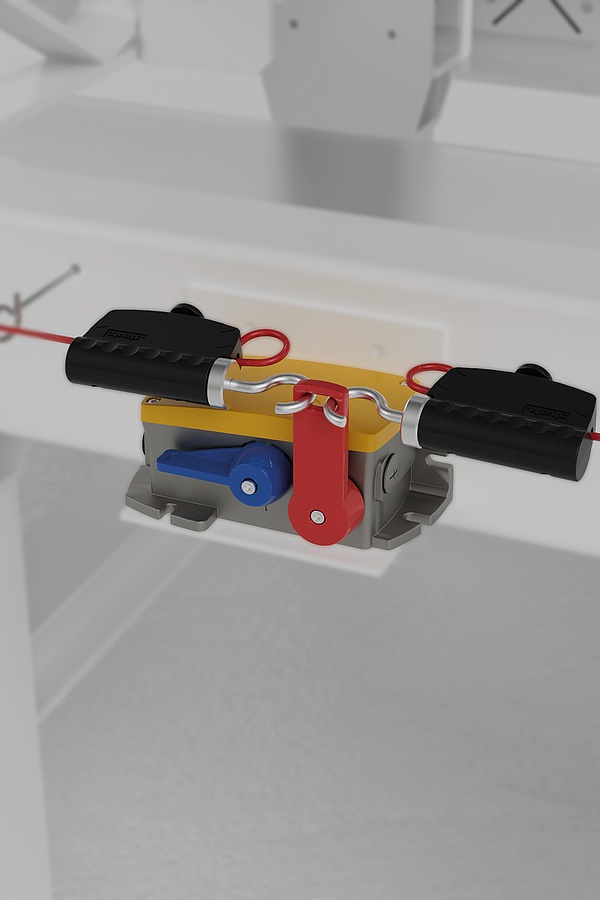

拉线和断线检测
技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN 60947-5-5, EN ISO 13850, EN ISO 13849-1, EN 60529, EN 620-5.7.2.9, AS 1755-2000-2.7.9.1, AS/NZS 4024.3610:2015-2.10.6.2
- 外壳
- 压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 煤灰色, 类似于RAL 7016
- 外盖
- 压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 信号黄, 类似于RAL 1003
- 操作杆
- 压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 信号红色，类似于RAL 3001
- 复位杠杆
- 压铸铝, 抗腐蚀性, 粉末涂层, 钝化, 抗冲击, 天蓝色, 类似于RAL 5015
- 螺钉
- 不锈钢
- 拧紧力矩
- 螺丝盖: max. 2.5 Nm
操作件螺丝: max. 6 Nm
- 防护等级
- IP66/IP67 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 100 000
- TM
- max. 20 years
- 开关类型
- snap action, positive break NC contacts A
- 触点类型
- 2 NC/2 NO contacts, type Zb
- 连接类型
- 螺丝连接端子
- 线缆横截面
- 0.5 ... 2.5 mm² (包括导线套管)
- 线缆进线孔
- 2 x M25 x 1.5
- 额定冲击耐受电压 Uimp
- 6 kV
- 额定绝缘电压 Ui
- 400 V
- 约定发热电流Ithe
- 6 A
- 限制短路电流
- 1100 A
- 额定工作电压/电流 Ie/Ue
- 6 A/400 VAC
- 应用类别
- AC-15
- 短路保护
- 6 A gG 型熔丝管
- 机械寿命
- > 50 000 操作次数
- 拉线长度
- 2 x 100 m
- 注释
- 每间隔3m，拉线需要一个支撑点。提供一个钢索套环。必须安装两个ZS 90/91/92 S型补偿弹簧，详见附件表。
- 环境温度
- –40 °C … +85 °C
- 防污等级
- 3
- 操动力
- actuating lever approx. 30 N; reset lever approx. 40 N
- 产品认证
- ßda
- 重量
- 1880 g
尺寸图
其他图纸
触点示意图
S1 - 内置模块1
S2 - 内置模块2

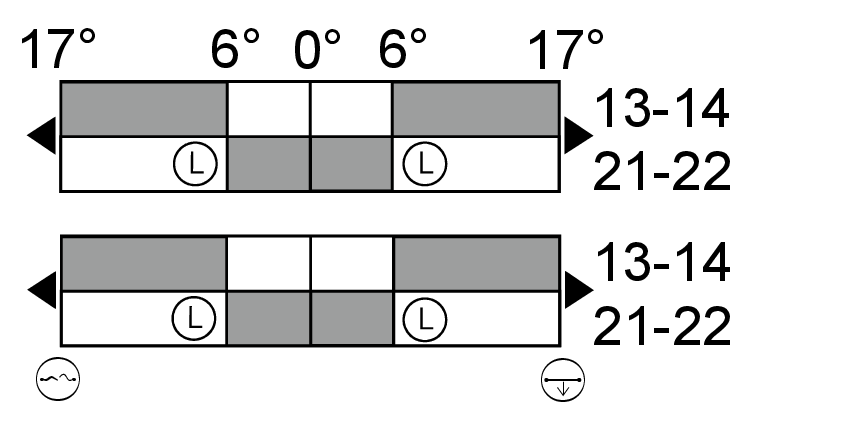

开关行程图
U 闭锁点
V 断线检测
W 拉线检测
S1 - 内置模块1
S2 - 内置模块2
内置模块
S1 - 内置模块1
S2 - 内置模块2
