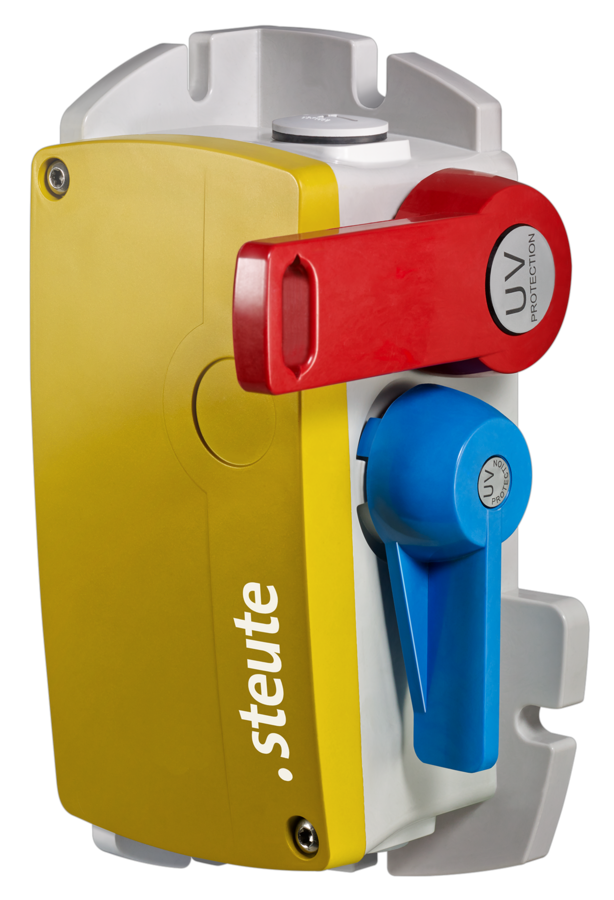

紧急拉绳开关
ZS 92 S KST -40°C ... +70°C IP66/67 Extreme
耐高温从-40℃到+70℃
高防护等级IP66 / IP67
热固性塑料外壳
双重绝缘 X
螺钉的材质为不锈钢
线长可达2 x 100米
通过杠杆解锁
F1 = 蓝色复位杆在正面（左侧）
B1 = 蓝色复位杆在背侧（向上）
可选底座和背面安装
拉线和断线检测
技术参数
常规技术参数
适用标准
EN 60947-5-1, EN 60947-5-5, EN ISO 13850, EN ISO 13849-1, EN 620:2011-5.7.2.9, AS 1755-2000-2.7.9.1, AS/NZS 4024.3610:2015-2.10.6.2
外壳
热固性塑料, 灰色, 类似于RAL 7035
外盖
热固性塑料, 瓷漆涂层, 黄色, 类似于RAL 1012
操作杆
热固性塑料, 信号红色，类似于RAL 3001
复位杠杆
热固性塑料, 天蓝色, 类似于RAL 5015
螺钉
不锈钢
拧紧力矩
螺丝盖: max. 2.5 Nm
防护等级
IP66/IP67 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
100 000
TM
max. 20 years
安全等级
II
触点类型
2 NC/2 NO or 3 NC/1 NO contact, type Zb;
Si-Bus: 2 NC contacts, type Zb
开关类型
snap action, positive break NC contacts A
连接类型
螺丝连接端子,Si-Bus:螺丝连接端子,基本条用连接器连接安全输入模块(详见附录)
线缆横截面
0.34 ... 2.5 mm² (包括导线套管)
线缆进线孔
2 x M25 x 1.5
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
500 V; with Si-Bus: 250 V
约定发热电流Ithe
10 A
应用类别
AC-15; DC-13
额定工作电压/电流 Ie/Ue
AC-15: 24 V-10 A/120 V-6 A/400 V-4 A
DC-13: 24 V-6A/125 V-0.55 A/250 V-0.4 A
Minimum electrical load: 5 V/10 mA
Si-Bus: 4 A/250 VAC
限制短路电流
1000 A
短路保护
10 A gG/gL 型熔丝管
机械寿命
> 50 000 操作次数
拉线长度
2 x 100 m
环境温度
–40 °C … +70 °C
防污等级
3
操动力
actuating lever approx. 30 N; reset lever approx. 40 N
指示灯
作为选择
均压元件
作为选择
产品认证
d
