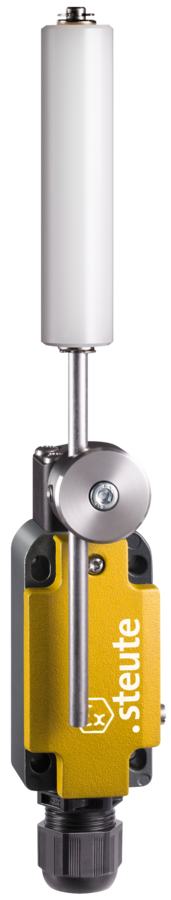

防爆跑偏开关

Ex 98 SR


  • 气体防爆1区和粉尘防爆21区

  • 耐低温至-40℃

  • 金属外壳带有接线舱

  • 2个触点

  • 依据EN 50041设计

  • 带有尼龙滚轮的不锈钢杠杆长度可调整

  • 防跑偏杠杆可以使用自锁机构按13°调整

  • 轻型到中型应用

  • 注意: 下单时请注意国家对国际认证的要求！

注释

  • 订购包含1个防爆“e”型M20x1.5的格兰头。

技术参数

适用标准
EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1
外壳
压铸铝, 抗腐蚀性, 粉末涂层, 煤灰色, 类似于RAL 7016
外盖
不锈钢 1.4401, 粉末涂层, 信号黄, 类似于RAL 1003
密封
硅胶
防护等级
IP66 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
触点材质
银
开关类型
缓动型或速动型
触点类型
1 NC/1 NO contact or 2 NC contacts, type Zb
连接类型
screw connection terminals, use copper conductors only
线缆横截面
min. 0.75 mm² (AWG 18), max. 1.5 mm² (AWG 16), 包括导线套管
线缆进线孔
1 x M20 x 1.5 (仅适用于线缆密封接头)
夹紧范围
7 ... 13 mm (without reduction sealing insert)
4 ... 8 mm (with reduction sealing insert)
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
250 V
额定工作电流 Ie
max. 4.4 A (T6) / max. 6.6 A (T5)
额定工作电压 Ue
max. 250 VAC; 125 VDC
应用类别
AC-15; DC-13
短路保护
4 A / 6 A gG 型熔丝管
环境温度
–40 °C … +70 °C
机械寿命
> 1百万操作次数
运行周期
max. 1800/h
开关点的重复性精度
± 0.1 mm
撞击能量
max. 7 J
防爆标志
L II 2G   Ex db eb IIC T6/T5 Gb,
L II 2D   Ex tb IIIC T80°C/T95°C Db
产品认证
DMT 01 ATEX E 178
IECEx BVS 07.0014
f d

下载专区

安装和接线说明 – Ex 98 SR

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 2 MB 11.05.2026
