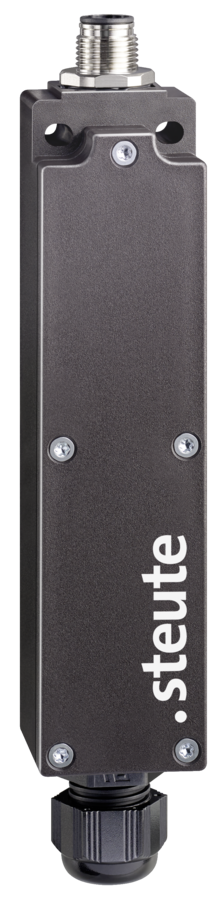

无线通用发射器

RF 96 ST Vcc extern


  • 热塑性塑料外壳

  • 安装标准依据EN 50047

  • sWave®无线技术

  • 外部电源通过M12接插件连接器连接

  • 可与3线PNP输出的24VDC传感器、外接传感器或常开触点（金）开关组合使用

  • 电源: 24 VDC

  • 在接收器输出信号可单独配置

  • LBT - “先听后说”固件

技术参数

适用标准
EN 60947-5-1, EN 61000-6-2, EN 61000-6-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 301 489-3, EN 300 220-2
外壳
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
拧紧力矩
M4 安装螺丝外壳: max. 1.2 Nm
M2.5 螺丝盖: 约0.45 Nm
防护等级
IP67 (IEC/EN 60529), 仅限连接电缆插头
电源
24 VDC
连接类型
接插件连接器 M12 x 1, 4-针，A-可编码
环境温度
–20 °C … +65 °C
开关频率
max. 5 Hz
额定工作电压范围 UB
10 … 30 VDC Pin 1 和 Pin 3 接插件连接器 M12
额定绝缘电压 Ui
75 VDC
额定冲击耐受电压 Uimp
0.5 kV
额定工作电流 Ie
2.5 mA
待机电流
15 µA（如果传感器未连接）
电压降Ue - Uout
1.5 V
负载电流
max. 100 mA
开关点
> 5 VDC (E1, E2)
无线范围
室外max. 450 m, 室内max. 40 m
操作时间
min. 80 ms
注释
状态信号 - 可通过无线接收器单独配置（出厂状态：无状态信号）
LBT - 可通过无线接收器停用（例如与中继器配合使用）
电池电压和开关状态传输
请访问我们不同无线接收器的页面，以便查找相应的操作视频.
产品认证
欧洲: RED 2014/53/EU
美国: FCC - VPYLBAA0QB1SJ
加拿大: IC - 772C-LBAA0QB1SJ
巴西: 根据需求
日本: 根据需求

下载专区

安装和接线说明 – RF 96 ST Vcc extern

德语, 英语, 法语, 意大利语, 葡萄牙语, 俄语

PDF 3 MB 13.11.2025
