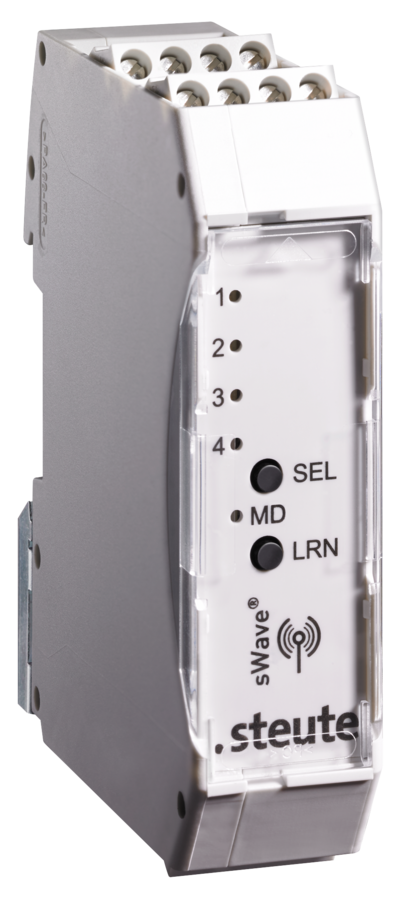

无线电接收装置

RF Rx - 4S


  • sWave® 无线技术(SW868/SW915/SW917/SW922)

  • 4个无源继电器输出

  • 4个常开触点,3 A

  • 发射器和接收器通过教学模式分配

  • LED灯用于指示和开关状态

注释
  • 套装: RF磁天线包含

技术参数

适用标准

EN 60947-5-1, IEC EN 61000-6-2, IEC EN 61000-6-3, EN 61000-4-2, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 60068-2-6, EN 60068-2-27, EN 301 489-1, EN 301 489-3, EN 300 220-1, EN 300 220-2

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

防护等级

IP20 (IEC/EN 60529)

通道数量

4

安装

DIN 导轨安装依

连接类型

螺丝连接端子0.14 mm² - 2,5 mm², 分离长度 8 mm

Teachable transmitters

40

输出

4个常开触点 (继电器)

额定工作电压/电流 Ie/Ue

max. 0.1 A/24 VDC -15 % … +10 %;
输出触点: 3 A/250 VAC; 3 A/24 VDC

应用类别

AC-15; DC-13

额定绝缘电压 Ui

250 VAC

额定冲击耐受电压 Uimp

2.5 kV

显示

绿色LED灯: 操作状态 橙色LED灯: 开关状态

运行周期

12000次重复报文/小时; SW922: 1440次重复报文/小时

防污等级

2

环境温度

0 °C … +55 °C 或 –20 °C … +55 °C (取决于版本)

贮藏和运输温度

–25 °C … +85 °C

注释

电感负载 (接触器、继电器等) 要通过适当的电路加以抑制.
开关触点不适用于电容性负载.

产品认证

欧洲: RED 2014/53/EU
美国: FCC - XK5-RFRXSW915
加拿大: IC - 5158A-RFRXSW915
墨西哥: IFT - RCPSTRF17-1886
巴西: ANATEL 04172-18-06718
日本: ? ARIB STD-T108: 204-610002

产品认证

d

下载专区

Loading...
安装和接线说明 – RF Rx-4S

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 2 MB 16.02.2024
请访问相关产品页面获取更多下载内容。
