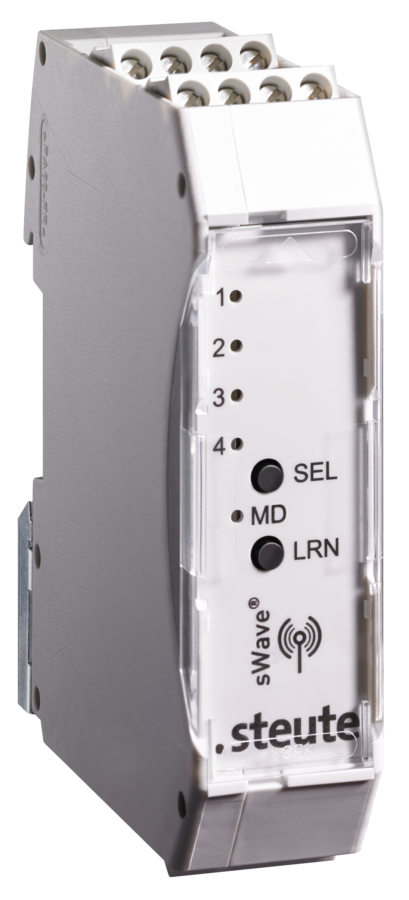

产品特点
sWave®无线技术
4个无源继电器输出
4个常开触点，max. 3 A
发射器和接收器通过教学模式分配
LED灯用于指示和开关状态
SMA接插件连接器用于外接天线
断电功能（如果接收器盒子的电源中断，那么继电器输出会保存断电前的信号状态）
注释
外部天线始终是无线范围所必需的。
技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN IEC 61000-6-2, EN IEC 61000-6-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 60068-2-6, EN 60068-2-27, EN 301 489-3, EN 300 220-2
- 外壳
- 聚酰胺, 自熄性 UL 94 V-0, RAL 7035
- 防护等级
- IP20 (IEC/EN 60529)
- 通道数量
- 4
- 安装
- DIN 导轨安装依
- 连接类型
- 螺丝连接端子0.14 mm² - 2,5 mm², 分离长度 8 mm
- Teachable transmitters
- 40
- 输出
- 4个常开触点 （继电器）
- 额定工作电压/电流 Ie/Ue
- max. 0.1 A/24 VDC -15 % … +10 %;
输出触点: 3 A/250 VAC; 3 A/24 VDC
- 应用类别
- AC-15; DC-13
- 额定绝缘电压 Ui
- 250 VAC
- 额定冲击耐受电压 Uimp
- 2.5 kV
- 显示
- 绿色LED灯: 操作状态 橙色LED灯: 开关状态
- 电报频率
- max. 12000次报文（含重复）/小时
- 防污等级
- 2
- 环境温度
- –20 °C … +55 °C
- 贮藏和运输温度
- –25 °C … +85 °C
- 注释
- 电感负载 (接触器、继电器等) 要通过适当的电路加以抑制.
开关触点不适用于电容性负载.
允许配置发射器的LBT和状态信号
- 产品认证
- 欧洲: RED 2014/53/EU
- 重量
- 80 g
无线技术
- 频率
- 868.3 MHz (欧洲)
- 数据速率
- 66 kbps
- 信道带宽
- 350 kHz
- 调制原理
- 2-FSK
- 协议
- sWave®
- 传输电源
- < 25 mW
尺寸图
其他图纸

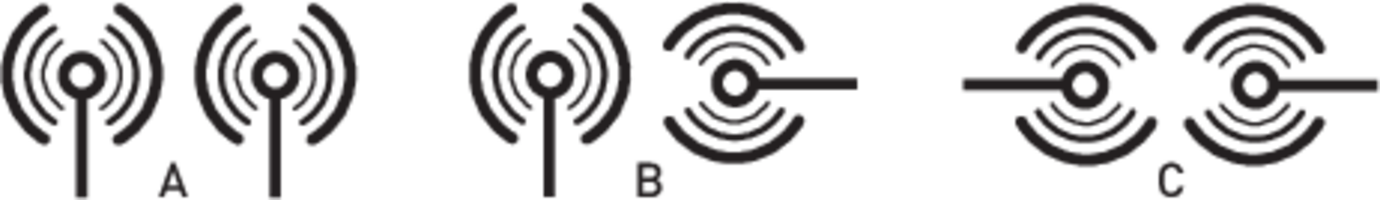

接收器天线和开关天线的安装
A = 正确位置
B = 适合安装
C = 不宜安装
