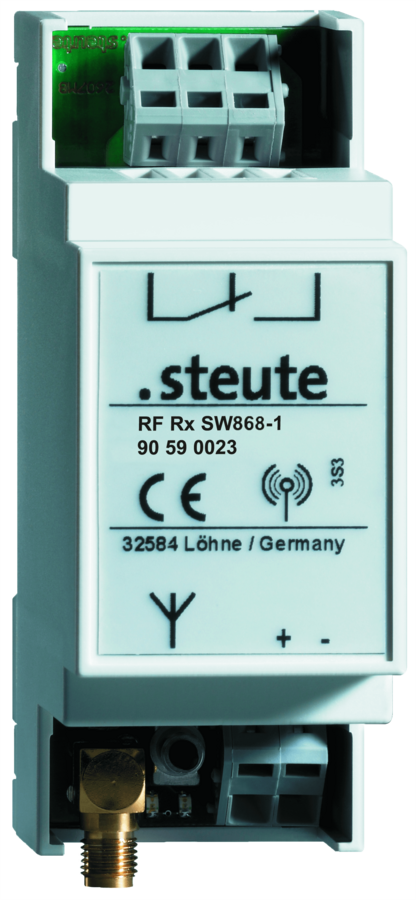

无线接收器
RF Rx - 1W
sWave®无线技术 (SW868/SW915/SW917)
1个无源继电器输出
1个切换触点, 6 A
发射器和接收器通过教学模式分配
LED灯用于指示和开关状态
外部天线始终是无线范围所必需的
技术参数
常规技术参数
适用标准
EN 60947-5-1, EN 61000-6-2, EN 61000-6-3, EN 301 489-1, EN 301 489-3, EN 300 220-2, EN 55011, EN 55032
外壳
聚碳酸酯, RAL 7035
防护等级
IP20 (IEC/EN 60529)
安装
DIN 导轨安装依
连接类型
terminals with CAGE CLAMP WAGO Series 236: 0.08 … 2.5 mm² / AWG 28-12, AWG 12: THHN, THWN, stripping length 5 … 6 mm / 0.22 in
输出
1个切换触点 (继电器)
额定工作电压/电流 Ie/Ue
max. 0.03 A/24 VDC -15 % … +10 %; max. 0.07 A/24 VAC -15 % … +10 %;
输出触点: 6 A/250 VAC; 2 A/24 VDC
应用类别
outputs: AC-15 (at 10 % Ie); DC-13
额定绝缘电压 Ui
250 VAC
额定冲击耐受电压 Uimp
2.5 kV
显示
绿色LED灯: 操作状态 橙色LED灯: 开关状态
Teachable transmitters
40
电报频率
12000次重复报文/小时
防污等级
2
环境温度
0 °C … +55 °C
贮藏和运输温度
–25 °C … +85 °C
注释
电感负载 (接触器、继电器等) 要通过适当的电路加以抑制.
产品认证
欧洲: RED 2014/53/EU
美国: FCC - XK5-RFRXSW915
加拿大: IC - 5158A-RFRXSW915
墨西哥: IFT - RCPSTRF17-1886
巴西: ANATEL 04172-18-06718
