技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN 61000-6-2, EN 61000-6-3, EN 301 489-3, EN 300 220-2, EN 55011, EN 55032
- 外壳
- 聚碳酸酯, 自熄性 UL 94 V-2, RAL 7035
- 防护等级
- IP20 (IEC/EN 60529)
- 安装
- DIN 导轨安装依
- 连接类型
- terminals with CAGE CLAMP WAGO Series 236: 0.08 … 2.5 mm² / AWG 28-12, AWG 12: THHN, THWN, stripping length 5 … 6 mm / 0.22 in
- 输出
- 1个切换触点 (继电器)
- 额定工作电压/电流 Ie/Ue
- max. 0.03 A/24 VDC -15 % … +10 %; max. 0.07 A/24 VAC -15 % … +10 %;
输出触点: 6 A/250 VAC; 2 A/24 VDC
- 应用类别
- outputs: AC-15 (at 10 % Ie); DC-13
- 额定绝缘电压 Ui
- 250 VAC
- 额定冲击耐受电压 Uimp
- 2.5 kV
- 显示
- 绿色LED灯: 操作状态 橙色LED灯: 开关状态
- Teachable transmitters
- 40
- 电报频率
- max. 12000次报文（含重复）/小时
- 防污等级
- 2
- 环境温度
- 0 °C … +55 °C
- 贮藏和运输温度
- –25 °C … +85 °C
- 注释
- 电感负载 (接触器、继电器等) 要通过适当的电路加以抑制.
允许配置发射器的LBT和状态信号
- 产品认证
- 欧洲: RED 2014/53/EU
- 无线范围
- 室外max. 450 m, 室内max. 40 m
- 重量
- 66 g
无线技术
- 频率
- 868.3 MHz (欧洲)
- 数据速率
- 66 kbps
- 信道带宽
- 350 kHz
- 调制原理
- 2-FSK
- 协议
- sWave®
- 传输电源
- < 25 mW

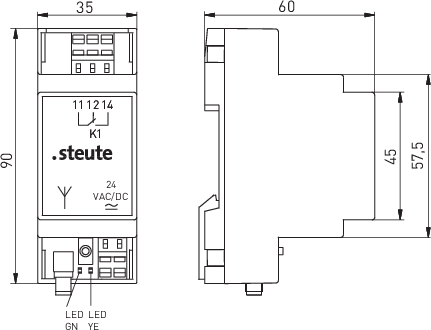

尺寸图
其他图纸
接收器天线和开关天线的安装
A = 正确位置
B = 适合安装
C = 不宜安装
