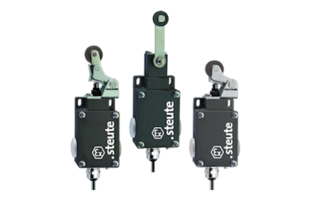

防爆限位开关

Ex 61 / ExM 61


  • 气体防爆1区和粉尘防爆21区

  • 金属外壳

  • 缓动型或速动型

  • 带有预置线缆

  • 注意: 下单时请注意国家对国际认证的要求！

技术参数

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1, EN ISO 14119

外壳

压铸铝, 粉末涂层

外盖

钢, 粉末涂层

开关类型

type 1

编码等级

无编码

防护等级

IP65 (IEC/EN 60529)

可靠性数据 B10d (10 % load)

2 百万

TM

max. 20 years

内置模块

Ex 14, ExM 14

触点材质

银

开关类型

缓动型或速动型; 缓动型: 肯定断开常闭触点; 肯定断开取决于操作头的使用

触点类型

ExM 61: change-over contact with single break, Form C
Ex 61: 1 NC/1 NO contact, type Zb

连接类型

电缆 H05VV-F

线缆横截面

3 or 4 x 0.75 mm² (incl. conductor ferrules)

线缆长度

3 m

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

250 V

约定发热电流Ithe

Ex 61: T6: 6 A; T5: 3 A
ExM 61: 5 A

额定工作电压/电流 Ie/Ue

Ex 61: 6 A/250 VAC, 0.25 A/230 VDC
ExM 61: 5 A/250 VAC, 0.16 A/230 VDC

应用类别

AC-15; DC-13

短路保护

Ex 61: 6 A gG/gN 型熔丝管;
ExM 61: 5 A gG/gN 型熔丝管

环境温度

Ex 61: T6: –20 °C … +65 °C, T5: –20 °C … +75 °C, +90 °C with max. 3 A
ExM 61: –20 °C … +60 °C

机械寿命

> 1百万操作次数

运行周期

max. 1800/h

开关点的重复性精度

± 0.1 mm

触点打开行程

max. 2 x 4.5 mm

撞击能量

max. 7 J

防爆标志

Ex 61:
L II 2G Ex db IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db

ExM 61:
L II 2G Ex d IIC T6 Gb,
L II 2D Ex tb IIIC T80 °C Db IP65

产品认证

Ex 61:
PTB 03 ATEX 1070 X*
IECEx PTB 06.0098X*
d


ExM 61:
PTB 03 ATEX 1069 X*


*参考内置模块

下载专区

安装和接线说明 – Ex 61 / ExM 61 / Ex ST 61

德语, 英语, 法语, 意大利语, 葡萄牙语, 俄语

PDF 8 MB 25.09.2023
请访问相关产品页面获取更多下载内容。
