产品特点
气体防爆1区和粉尘防爆21区
金属外壳
带有预置线缆

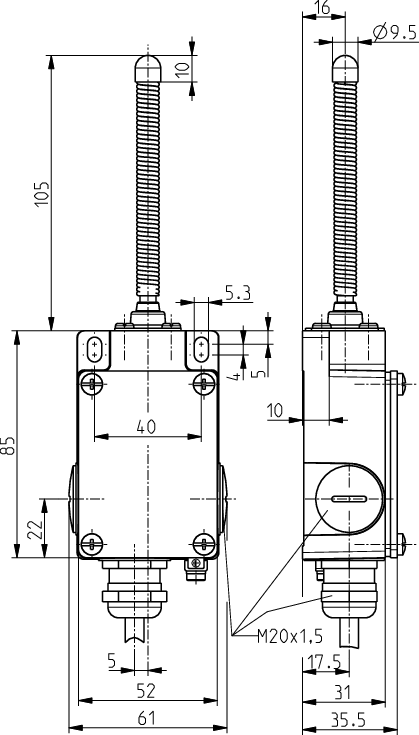

操作头:带圆形钢头的弹簧直杆TF
带有顶部圆形钢头
弹簧杆可以从任意方向操作
弹簧弹性允许偏转角度
注意: 下单时请注意国家对国际认证的要求!
技术参数
常规技术参数
适用标准
EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31
外壳
压铸铝, 粉末涂层
外盖
钢, 粉末涂层
防护等级
IP65 (IEC/EN 60529)
内置模块
1 x Ex 14
触点材质
银
开关类型
缓动型
触点类型
1 NC/1 NO contact, type Zb
连接类型
电缆 H05VV-F
线缆横截面
4 x 0.75 mm² (incl. conductor ferrules)
线缆长度
3 m
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
250 V
约定发热电流Ithe
T6: 6 A, T5: 3 A
额定工作电压/电流 Ie/Ue
6 A/250 VAC, 0.25 A/230 VDC
应用类别
AC-15; DC-13
短路保护
6 A gG/gN 型熔丝管
环境温度
T6: –20 °C … +65 °C,
T5: –20 °C … +75 °C, +90 °C with max. 3 A
机械寿命
> 1百万操作次数
运行周期
max. 1800/h
开关点的重复性精度
± 0.1 mm
触点打开行程
max. 2 x 4.5 mm
撞击能量
max. 7 J
防爆标志
L II 2G Ex db IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db
产品认证
PTB 03 ATEX 1070 X *
IECEx PTB 06.0098X *
d
* 参照内置开关
重量
320 g
