产品特点

ExSafety
  • 气体防爆1区和粉尘防爆21区

  • 金属外壳

  • 带有预置线缆

  • 操作头:带密封圈的滚轮式操纵杆WH

  • 垂直α = 40°或β = 25°方向操动速度0.5m/s

  • 抗磨损的热塑性塑料滚轮

  • 密封圈用于防止污垢渗透

  • 注意: 下单时请注意国家对国际认证的要求!

注释

  • 避免操作头从开关左侧操作,因会降低限位开关的机械寿命。

  • 根据需求操作头可以4 x 90°调整位置

  • 根据需求可提供金属滚轮

技术参数

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1, EN ISO 14119

外壳

压铸铝, 粉末涂层

外盖

钢, 粉末涂层

开关类型

type 1

编码等级

无编码

防护等级

IP65 (IEC/EN 60529)

可靠性数据 B10d (10 % load)

2 百万

TM

max. 20 years

内置模块

1 x Ex 14

触点材质

开关类型

缓动型, 肯定断开常闭触点

触点类型

1 NC/1 NO contact, type Zb

连接类型

电缆 H05VV-F

线缆横截面

4 x 0.75 mm² (incl. conductor ferrules)

线缆长度

3 m

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

250 V

约定发热电流Ithe

T6: 6 A, T5: 3 A

额定工作电压/电流 Ie/Ue

6 A/250 VAC, 0.25 A/230 VDC

应用类别

AC-15; DC-13

短路保护

6 A gG/gN 型熔丝管

环境温度

T6: –20 °C … +65 °C,
T5: –20 °C … +75 °C, +90 °C with max. 3 A

机械寿命

> 1百万操作次数

运行周期

max. 1800/h

开关点的重复性精度

± 0.1 mm

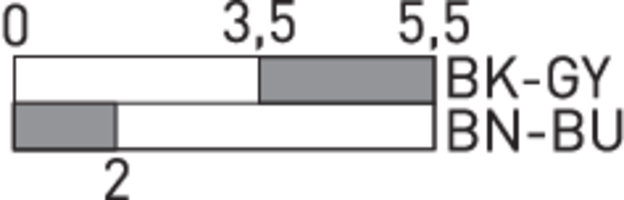

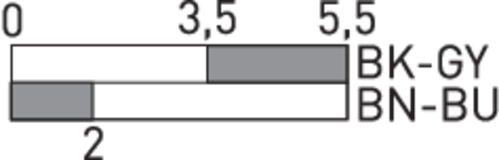

触点打开行程

max. 2 x 4.5 mm

撞击能量

max. 7 J

防爆标志

L II 2G Ex db IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db

产品认证

PTB 03 ATEX 1070 X *
IECEx PTB 06.0098X *
d
* 参照内置开关

重量

626 g

下载专区

Loading...
安装和接线说明 – Ex 61 / ExM 61 / Ex ST 61

德语, 英语, 法语, 意大利语, 葡萄牙语, 俄语

PDF8 MB 25.09.2023

安全型防爆限位开关

Ex 61 WH 1Ö/1S - 3m

物料号: 1047808旧物料号: 61014301
