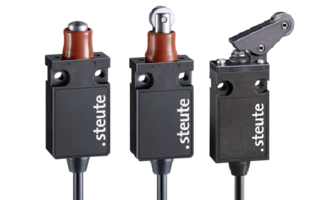

限位开关
ES 14 / EM 14 -40°C IP66 Extreme
耐低温至-40℃
高防护等级IP66
适用于食品加工业
热塑性塑料外壳
双重绝缘 X
缓动型或速动型
安装标准依据EN 50047
适用于内嵌式安装
带有预置线缆
技术参数
常规技术参数
适用标准
EN ISO 13849-1, EN 60947-5-1, EN ISO 14119
外壳
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
开关类型
type 1
编码等级
无编码
防护等级
IP66 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
触点材质
银
开关类型
缓动型或速动型; 缓动型: 肯定断开常闭触点; 肯定断开取决于操作头的使用
触点类型
ES 14: 1 NC/1 NO or 2 NC/1 NO contact, type Zb
EM 14: change-over contact with single break type C or 1 NC/1 NO contact, type Za
连接类型
cable
ES 14 1Ö/1S / EM 14 1Ö/1S: 4 x AWG 20
ES 14 2Ö/1S: 6 x AWG 26
EM 14: 3 x AWG 20
线缆横截面
ES 14 1Ö/1S / EM 14 1Ö/1S: 4 x 0.56 mm²
ES 14 2Ö/1S: 6 x 0.14 mm²
EM 14: 3 x 0.56 mm²
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
250 V
约定发热电流Ithe
ES 14: 6 A; EM 14: 5 A
额定工作电压/电流 Ie/Ue
ES 14: 6 A/250 VAC; 0.25 A/230 VDC
EM 14: 5 A/250 VAC; 0.16 A/230 VDC
应用类别
AC-15; DC-13
短路保护
ES 14: 6 A gG/gN 型熔丝管
EM 14: 5 A gG/gN 型熔丝管
环境温度
–40 °C … +75 °C
机械寿命
> 1百万操作次数
运行周期
max. 1800/h
开关点的重复性精度
± 0.1 mm
触点打开行程
max. 2 x 4 mm
产品认证
a
d *
* 取决于版本
