技术参数
常规技术参数
- 适用标准
- EN ISO 13849-1, EN 60947-5-1, EN ISO 14119
- 外壳
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 开关类型
- type 1
- 编码等级
- 无编码
- 防护等级
- IP66 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 触点材质
- 银
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 2 NC/1 NO contact, type Zb
- 连接类型
- 电缆 6 x AWG 20
- 线缆直径
- 6.0 mm
- 线缆长度
- 2 m
- 线缆横截面
- 6 x AWG 20 (6 x 0.56 mm²)
- 额定冲击耐受电压 Uimp
- 4 kV
- 额定绝缘电压 Ui
- 250 V
- 约定发热电流Ithe
- 6 A
- 额定工作电压/电流 Ie/Ue
- 6 A/250 VAC; 0.25 A/230 VDC
- 应用类别
- AC-15; DC-13
- 短路保护
- 6 A gG 型熔丝管
- 安全等级
- II
- 环境温度
- –40 °C … +75 °C
- 机械寿命
- > 1百万操作次数
- 操作速度
- max. 0.5 m/s with a vertical actuating angle of 45°
- 运行周期
- max. 1800/h
- 开关点的重复性精度
- ± 0.1 mm
- 触点打开行程
- max. 2 x 4 mm
- 产品认证
- a
- 重量
- 130 g

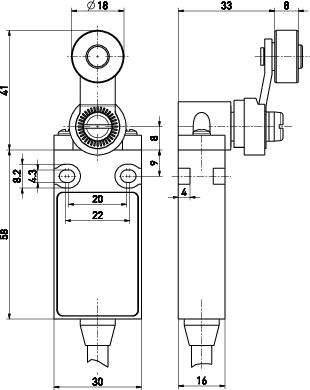

尺寸图
其他图纸
触点示意图

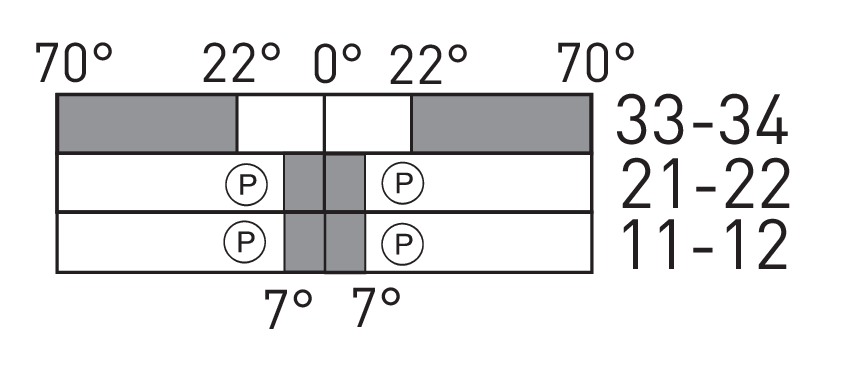

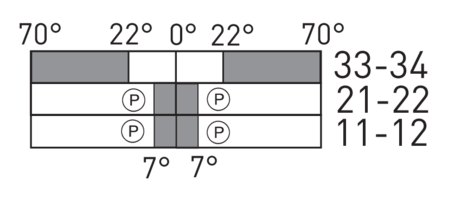

开关行程图
T 肯定断开行程/角度
