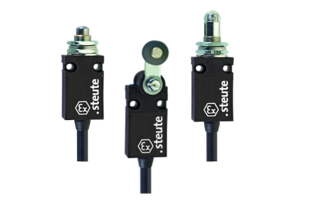

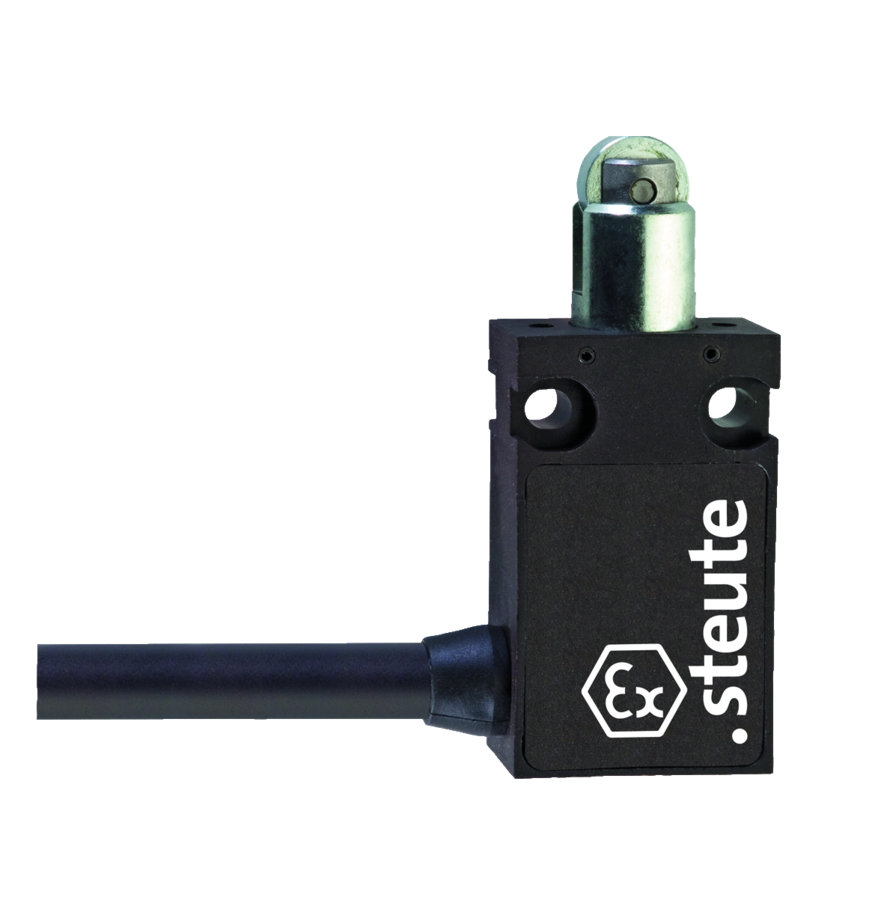

防爆限位开关

Ex 14 / ExM 14


  • 气体防爆1区和粉尘防爆21区

  • 热塑性塑料外壳,双重绝缘 X

  • 安装标准依据EN 50047

  • 适用于内嵌式安装

  • 带有预置线缆

  • 缓动型或速动型

  • 注意: 下单时请注意国家对国际认证的要求!

技术参数

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1, EN ISO 14119

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

开关类型

type 1

编码等级

无编码

防护等级

IP65 (IEC/EN 60529)

可靠性数据 B10d (10 % load)

2 百万

TM

max. 20 years

触点材质

开关类型

Ex 14: 缓动,主动式断开NC触点A; 肯定断开取决于使用的执行器
ExM 14: 速动

触点类型

Ex 14: 1 NC/1 NO contact or 2 NC contacts, type Zb
ExM 14: change-over contact with single break type C or 1 NC/1 NO contact, type Za

连接类型

电缆 H05VV-F

线缆横截面

3 or 4 x 0.75 mm² (incl. conductor ferrules)

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

250 V

约定发热电流Ithe

Ex 14: T6: 6 A; T5: 3 A
ExM 14: 5 A

额定工作电压/电流 Ie/Ue

Ex 14: 6 A/250 VAC, 0.25 A/230 VDC;
ExM 14: 5 A/250 VAC, 0.16 A/230 VDC;
ExM 14 1Ö/1S: 5 A/250 VAC, 0.25 A/230 VDC

应用类别

Ex 14, ExM 14: AC-15; DC-13
ExM 14 1Ö/1S: AC-1; DC-1

短路保护

Ex 14: 6 A gG/gN 型熔丝管;
ExM 14: 5 A gG/gN 型熔丝管

环境温度

Ex 14: T6: –20 °C … +65 °C, T5: –20 °C … +75 °C, +90 °C with max. 3 A
ExM 14: –20 °C … +60 °C
(down to –40 °C available on request)

机械寿命

> 1百万操作次数

运行周期

max. 1800/h

开关点的重复性精度

± 0.1 mm

触点打开行程

max. 2 x 4 mm

防爆标志

Ex 14:
L II 2G Ex db IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db

ExM 14:
L II 2G Ex d IIC T6 Gb,
L II 2D Ex tb IIIC T80 °C Db IP65

ExM 14 1Ö/1S:
L II 2G Ex db IIC T6 Gb,
L II 2D Ex tb IIIC T80 °C Db

产品认证

Ex 14:
PTB 03 ATEX 1070 X
IECEx PTB 06.0098X
f a d Ô

ExM 14:
PTB 03 ATEX 1069 X

ExM 14 1Ö/1S:
PTB 00 ATEX 1006 X
IECEx PTB 13.0019X

下载专区

Loading...
安装和接线说明 – Ex 14 / ExM 14

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 6 MB 13.06.2024
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • 线缆进线孔在侧面

  • 镀金触点

  • 重叠触点(仅缓动)

  • 闭锁元件(开/关原理)

  • 耐低温至-40 °C的版本

  • 粉尘防爆22区的特殊型号
