技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1, EN ISO 14119
- 外壳
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 防护等级
- IP65 (EN IEC 60079-0 + IEC/EN 60529)
IP66 (IEC/EN 60529)
- 触点材质
- 银
- 开关类型
- 速动型
- 触点类型
- 1 NC/1 NO contact, type Za
- 连接类型
- BETAflam 145 弯曲线缆
- 线缆横截面
- 4 x 0.75 mm² (包括导线套管)
- 线缆长度
- 5 m
- 额定冲击耐受电压 Uimp
- 4 kV
- 额定绝缘电压 Ui
- 250 V
- 约定发热电流Ithe
- 5 A
- 额定工作电压/电流 Ie/Ue
- 5 A/250 VAC; 0.25 A/230 VDC
- 应用类别
- AC-1; DC-1
- 短路保护
- 5 A gG/gN 型熔丝管
- 安全等级
- II
- 环境温度
- –40 °C … +60 °C
- 机械寿命
- > 1百万操作次数
- 操作速度
- max. 0.5 m/s with a vertical actuating angle of 30°
- 运行周期
- max. 1800/h
- 开关点的重复性精度
- ± 0.1 mm
- 触点打开行程
- max. 2 x 4 mm
- 防爆标志
- L II 2G Ex db IIC T6 Gb,
L II 2D Ex tb IIIC T80 °C Db
- 产品认证
- PTB 00 ATEX 1006 X
IECEx PTB 13.0019X
- 重量
- 420 g
注释
适用于海洋环境，海拔1米至少8200小时，经受过北海黑尔戈兰岛一年四季天气变化的考验
尺寸图
其他图纸
触点示意图

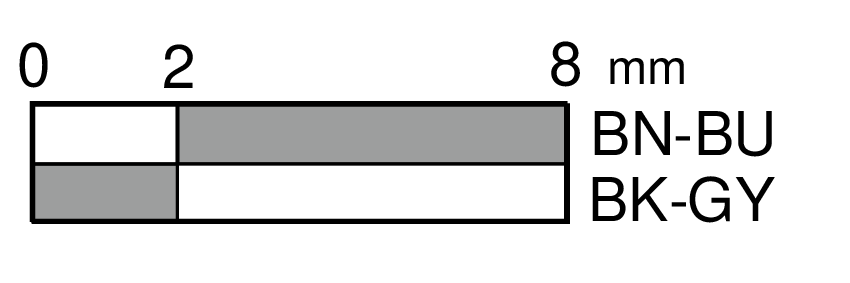

开关行程图
