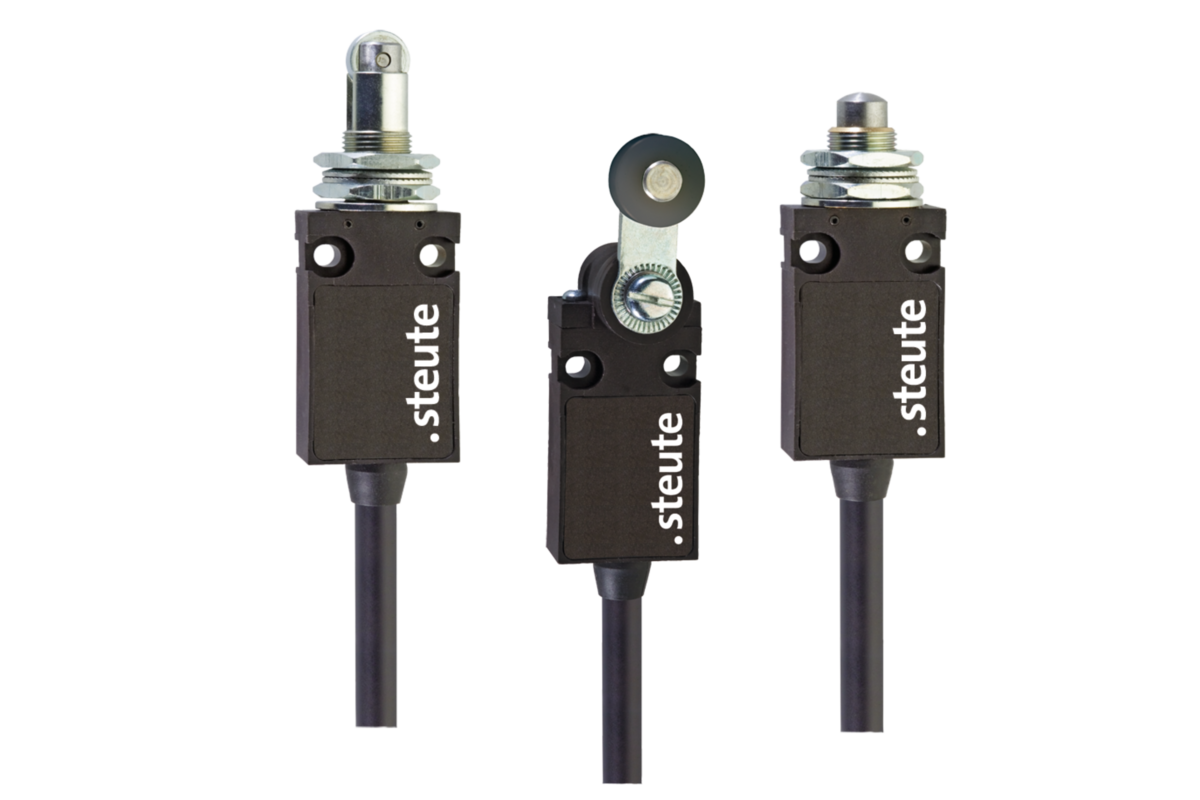

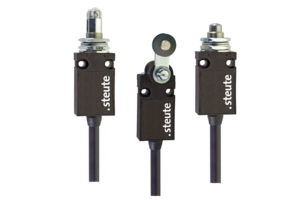

ES 14 / EM 14

适用标准

EN ISO 13849-1, EN 60947-5-1, EN ISO 14119

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

开关类型

type 1

编码等级

无编码

防护等级

IP67 (IEC/EN 60529)

可靠性数据 B_10d (10 % load)

2 百万

T_M

max. 20 years

触点材质

银

开关类型

缓动型或速动型; 缓动型: 肯定断开常闭触点; 肯定断开取决于操作头的使用

触点类型

ES 14: 1 NC/1 NO, 2 NC or 2 NC/1 NO contact, type Zb
EM 14: change-over contact with single break type C or 1 NC/1 NO contact, type Za

连接类型

线缆: 2个触点: H05VV-F, 3个触点: 6 x AWG 20

线缆横截面

ES 14 1Ö/1S 和 2Ö: 4 x 0.75 mm²
ES 14 2Ö/1S: 6 x 0.56 mm²
EM 14: 3 x 0.75 mm²
EM 14 1Ö/1S: 4 x 0.75 mm²

额定冲击耐受电压 U_imp

4 kV

额定绝缘电压 U_i

250 V

约定发热电流I_the

ES 14: 6 A; EM 14: 5 A

额定工作电压/电流 I_e/U_e

ES 14: 6 A/250 VAC; 0.25 A/230 VDC
EM 14: 5 A/250 VAC; 0.16 A/230 VDC

应用类别

AC-15; DC-13

短路保护

ES 14: 6 A gG 型熔丝管, EM 14: 5 A gG 型熔丝管

安全等级

II

环境温度

–20 °C … +75 °C

机械寿命

> 1百万操作次数

运行周期

max. 1800/h

开关点的重复性精度

± 0.1 mm

触点打开行程

max. 2 x 4 mm

产品认证

a
d 根据需求
