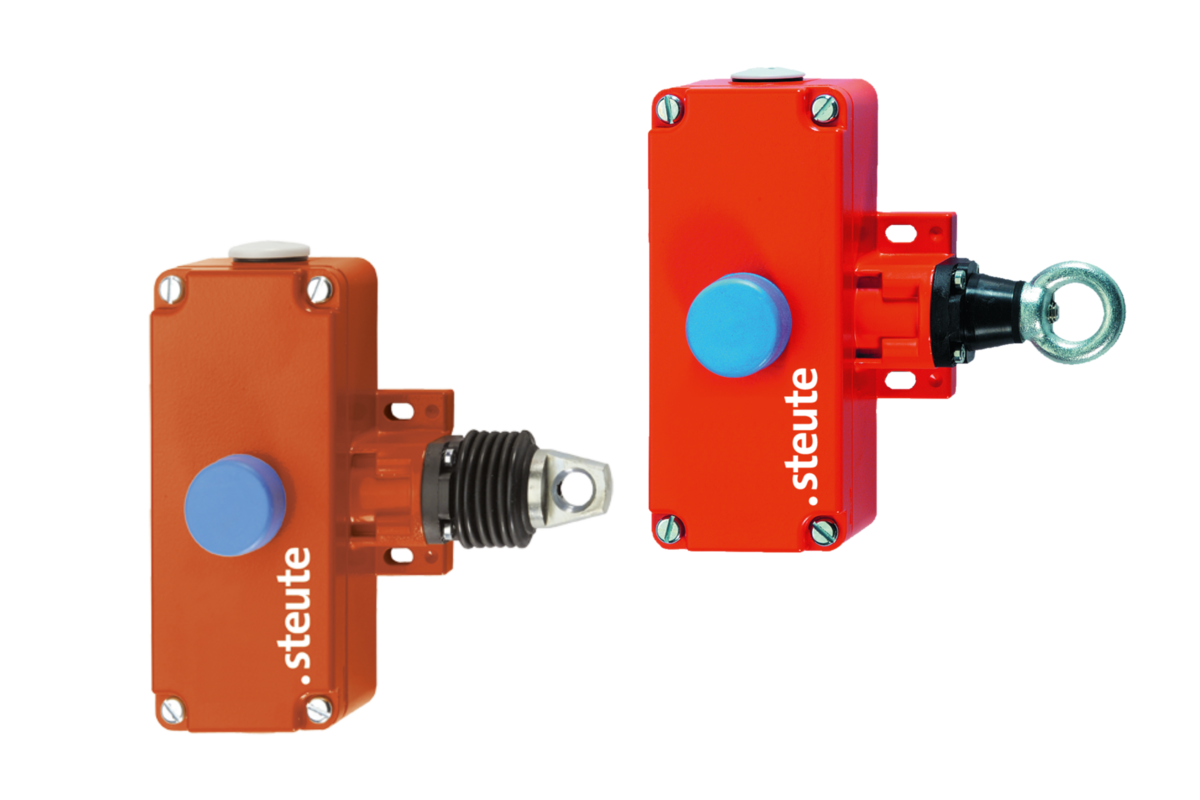

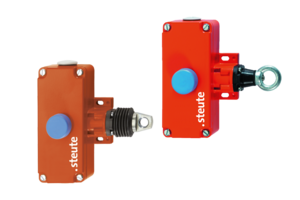

ZS 75

适用标准

EN 60947-5-1, EN 60947-5-5, EN ISO 13850, EN ISO 13849-1

外壳

压铸铝, 粉末涂层

外盖

压铸铝, 粉末涂层

防护等级

ZS 75 WVD: IP65; ZS 75 VD, ZS 75 VS, ZS 75 WVS: IP54 (IEC/EN 60529)

可靠性数据 B_10d (10 % load)

100 000

T_M

max. 20 years

触点材质

银

触点类型

1 NC/1 NO contact, 2 NC/2 NO contacts or 4 NC contacts, type Zb

开关类型

snap action, positive break NC contacts A

连接类型

螺丝连接端子

线缆横截面

min. 0.5 mm², max. 2.5 mm² (包括导线套管)

分离长度

6 mm

线缆进线孔

2 x M25 x 1.5 (仅适用于线缆密封接头)

额定冲击耐受电压 U_imp

6 kV

额定绝缘电压 U_i

400 V

约定发热电流I_the

6 A

应用类别

AC-15

额定工作电压/电流 I_e/U_e

6 A/400 VAC

短路保护

6 A gG 型熔丝管

环境温度

–25 °C … +70 °C

机械寿命

> 100 000 操作次数

指示灯

作为选择

拉线长度

130 m

注释

每间隔5m，拉线需要一个支撑点。提供一个钢索套环。

产品认证

ß d a
