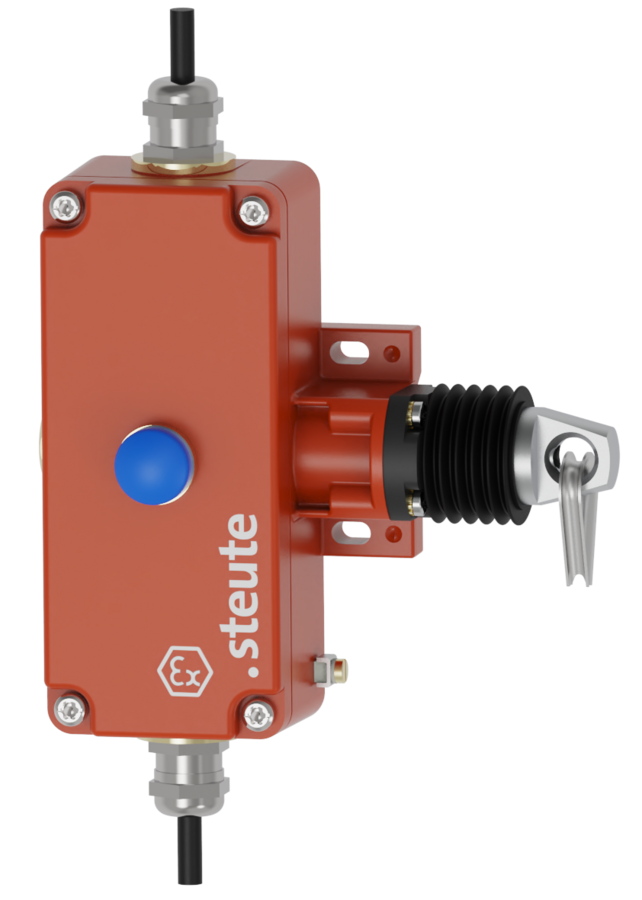

Ex ZS 75

适用标准

EN 60947-5-1, EN 60947-5-5, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13850, EN ISO 13849-1

外壳

压铸铝, 粉末涂层

外盖

压铸铝, 粉末涂层

防护等级

IP65 (IEC/EN 60529)

可靠性数据 B_10d (10 % load)

200 000

T_M

max. 20 years

触点材质

银

开关类型

缓动型, 肯定断开常闭触点

触点类型

2 NO/2 NC or 4 NC contacts, type Zb

连接类型

电缆 H05VV-F

线缆长度

3 m

线缆横截面

每个内置模块 4 x 0.75 mm² (包括导线套管)

额定冲击耐受电压 U_imp

4 kV

额定绝缘电压 U_i

250 V

约定发热电流I_the

T6: 6 A, T5: 3 A

应用类别

AC-15; DC-13

额定工作电压/电流 I_e/U_e

6 A/250 VAC; 0.25 A/230 VDC

短路保护

6 A gG/gN 型熔丝管

环境温度

T6: –20 °C … +65 °C,
T5: –20 °C … +75 °C, +90 °C max. 3 A

机械寿命

> 100 000 操作次数

拉线长度

130 m

注释

每间隔5m，拉线需要一个支撑点。提供一个钢索套环。

撞击能量

max. 7 J

防爆标志

L II 2G Ex d IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex d IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db

产品认证

PTB 11 ATEX 1003 X
IECEx PTB 07.0034 X
