订购不包含保护盖。

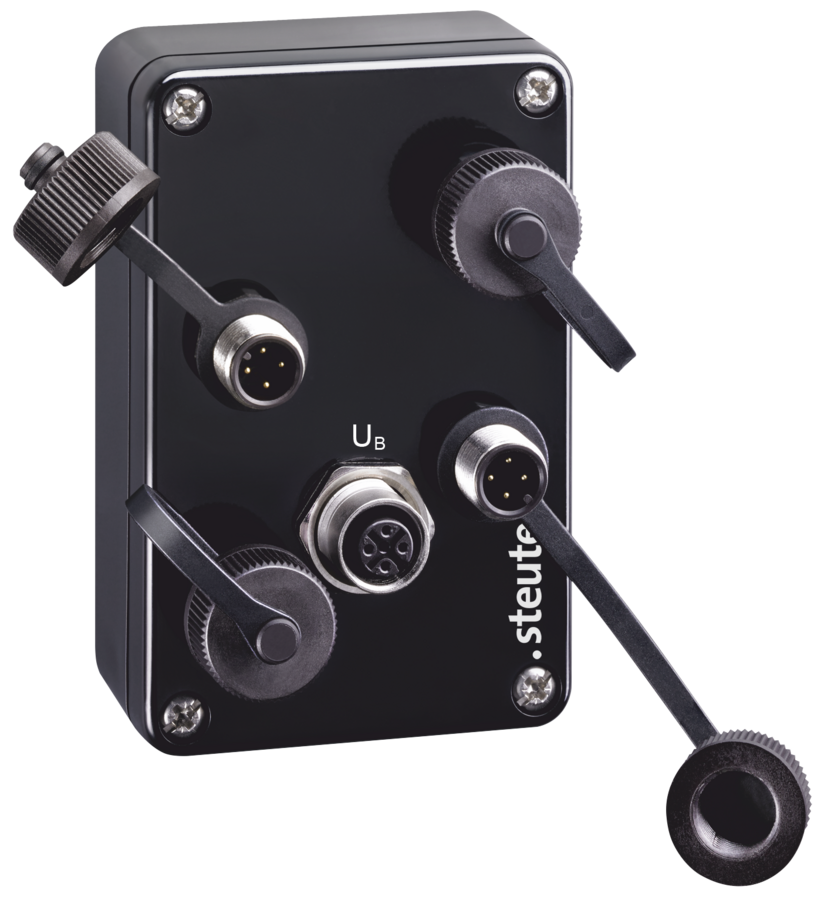

无线通用发射器

RF I/O Vcc extern


  • 热塑性塑料外壳

  • sWave®无线技术

  • 可与3线PNP输出的24VDC传感器、外接传感器或常开触点（金）开关组合使用

  • 不需要铺设线缆和管道

  • 外部电源通过M12母型接插件连接器连接

  • 接收器易于编程

  • 在接收器输出信号可单独配置

  • LBT - “先听后说”固件

技术参数

适用标准
EN 60947-5-1, EN 61000-6-3, EN 300 220-2, EN 301 489-3, EN 62479
外壳
ABS, UL 94 HB, RAL 9005
天线
内置天线
拧紧力矩
安装螺丝外壳: max. 1.5 Nm
螺丝盖: max. 1.5 Nm
防护等级
IP65 (IEC/EN 60529), 仅限连接电缆插头和/或封闭防护盖
电源
24 VDC
连接类型
传感器: 接插件连接器 4 x M12 x 1, 4-针
电源: 1 x M12 接插件连接器母头
可连接设备
IS M8, IS M12, IS M18, IS M30, external switches using the connecting cable
安全等级
III
环境温度
–20 °C … +65 °C
安装类型
mount on an even surface
安装位置
任何
安装
screw connection
开关频率
max. 5 Hz
额定工作电压范围 UB
18 - 30 VDC Pin 1 和 Pin 3 连接器 M12
额定绝缘电压 Ui
75 VDC
额定冲击耐受电压 Uimp
0.5 kV
额定工作电流 Ie
2.5 mA
电压降Ue - Uout
3.5 V 传感器电流 4 x 50 mA
负载电流
每个连接传感器 max. 50 mA (not short-circuit proof)
开关点
> 5 VDC (E1 - E4)
电报频率
max. 12000次报文（含重复）/小时
无线范围
室外max. 450 m, 室内max. 40 m
操作时间
min. 80 ms
注释
状态信号 - 可通过无线接收器单独配置（出厂状态：无状态信号）
LBT - 可通过无线接收器停用（例如与中继器配合使用）
电池电压和开关状态传输
请访问我们不同无线接收器的页面，以便查找相应的操作视频.
Wrong polarity protection
产品认证
欧洲: RED 2014/53/EU
美国: FCC - VPYLBAA0QB1SJ
加拿大: IC - 772C-LBAA0QB1SJ
巴西: 根据需求
日本: 根据需求

下载专区

安装和接线说明 – RF I/O Vcc extern

德语, 英语, 法语, 意大利语, 葡萄牙语, 俄语

PDF 2 MB 18.05.2026
请访问相关产品页面获取更多下载内容。
