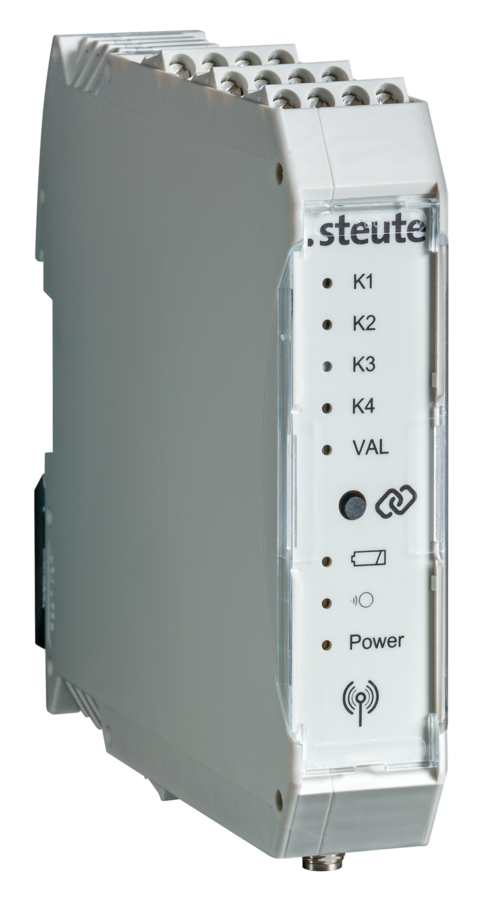

无线接收器
RF RxT SW2.4LE-IND
sWave® 2.4 GHz Low Energy 无线技术
5个无源继电器输出(5个常开触点)
LED灯用于指示和开关状态
即将上市
Comfortable pairing
外部天线始终是无线范围所必需的。
技术参数
常规技术参数
适用标准
EN 300 328 V2.2.2, EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, EN 62479, EN IEC 61000-6-2, EN 55011, EN IEC 62368-1, EN 60947-5-1, EN IEC 63000
外壳
聚酰胺, 自熄性 UL 94 V-0, RAL 7035
拧紧力矩
螺丝连接端子: 0.5 … 0.6 Nm
防护等级
IP20 (IEC/EN 60529)
安装
DIN 导轨安装依
连接类型
螺丝连接端子0.14 mm² - 2.5 mm² / AWG 26 … 14, 分离长度 8 mm / 0.3 in
额定工作电压/电流 Ie/Ue
< 60 mA/24 VDC ±15 %;
output contacts: 5 A / 250 VAC, 30 VDC (resistive load)
输出
5个常开触点 （继电器）
LED显示
LED Power:
grün: Stromversorgung ist eingeschaltet
rot: Interner Fehler
LEDs K1…4 + VAL:
aus: Relais nicht angezogen
orange: Relais angezogen
防污等级
2
额定绝缘电压 Ui
250 VAC
额定冲击耐受电压 Uimp
2.5 kV
环境温度
0 °C … +55 °C
贮藏和运输温度
–25 °C … +85 °C
Teachable transmitters
1
机械寿命
K1…4: > 5x106 操作次数
VAL: > 10x106 操作次数
电气寿命
K1…4: > 1x105 操作次数 AC1
VAL: > 1x105 操作次数 AC1
抗冲击性
K1…4: 1 g
VAL: 7 g
抗振动
K1…4: 2 g (10-55 Hz)
VAL: 2 g (10-200 Hz)
风险时刻
120 ms: Nach Ablauf der Risikozeit wechselt der Empfänger in den Sicheren-Zustand (alle Relais abgefallen)
产品认证
欧洲: RED 2014/53/EU
美国: FCC-Id. XK5-SW24LE
加拿大: IC - 5158A-SW24LE
日本: ? ARIB STD-T66: 204-650001
无线技术
协议
sWave®
频率
2.4 - 2.4835 GHz
传输电源
max. 10 dBm (10mW)
数据速率
1000 kbps
无线范围
室内45 m
通道间距
2000 kHz
调制原理
GFSK, 40个通道自适应跳频
