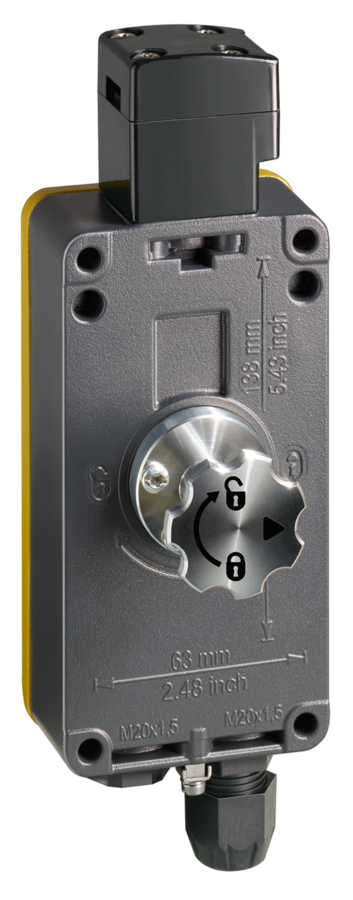

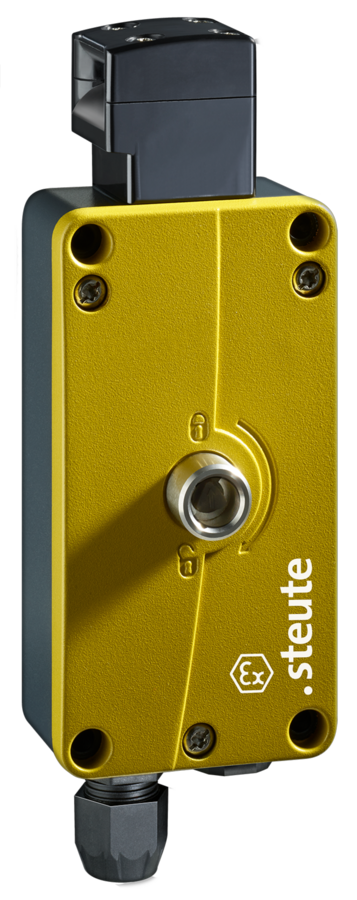

防爆电磁锁
Ex STM 515
气体防爆1区和粉尘防爆21区
高防护等级IP66 / IP67
抗腐蚀铝合金外壳
接线箱
机械锁原理或通电锁原理
操作头可以4 x 90°调整位置
可提供带有紧急解锁装置或辅助解锁装置的型号
操作件不包含在订购的开关中
订购包含1个额外的M20 x 1.5格兰头
技术参数
常规技术参数
适用标准
EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-18, EN 60079-31, EN ISO 14119, EN ISO 13849-1
外壳
压铸铝, 抗腐蚀性, 抗冲击, 粉末涂层, 钝化, 煤灰色, 类似于RAL 7016
外盖
压铸铝, 抗腐蚀性, 抗冲击, 粉末涂层, 钝化, 信号黄, 类似于RAL 1003
Actuator head
热固性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
螺钉
不锈钢
开关类型
type 2
编码等级
低编码
拧紧力矩
螺丝盖: max. 2.5 Nm
操作头: max. 2.5 Nm
安装螺丝外壳: 1.2... 1.3 Nm
内置模块M3，螺丝连接端子: 0.6 Nm
螺丝管 M3.5，螺丝连接端子: 0.8 Nm
防护等级
IP66/IP67 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
安装
4 x M6 cylinder head screw (e.g. DIN 912 / ISO 4762)
Mounting position
possible
安全等级
I
开关原理
缓动型, 肯定断开常闭触点
开关元件
1个常闭触点/1个常开触点 + 1个常闭触点/1个常开触点 或者 2个常闭触点 + 2个常闭触点
内置模块
2 x Ex 95
触点材质
银
连接类型
螺丝连接端子
线缆横截面
solenoid: 0.2 … 1.5 mm2 (AWG 24 … 16)
switch inserts: 0.75 … 1.5 mm2 (AWG 18 … 16)
夹紧范围
7 … 12 mm
线缆进线孔
2 x M20 x 1.5
额定绝缘电压 Ui
250 V
额定冲击耐受电压 Uimp
4 kV
约定发热电流Ithe
6 A
限制短路电流
1000 A
应用类别
AC-15; DC-13
额定工作电压/电流 Ie/Ue
启动/信号触点: 6 A/250 VAC; 0.25 A/230 VDC;
直流电磁: 0.08 A / 24 VDC +10 %/–15 %
短路保护
6 A gG/gN 型熔丝管;
直流电磁: 2 A (缓供)
耗电量
<2.5 W (continuous operation), max. 47 W (for 250 ms)
把持力 Fmax
5500 N
把持力 FZh
4000 N
操作速度 V
≤ 0.3 m/s
Actuating force / Latching force
≥ 40 N (retraction and extension of actuator)
运行周期
max. 900/h
机械寿命
1百万操作次数
撞击能量
max. 7 J
环境温度
–20 °C … +55 °C
防污等级
3
防爆标志
L II 2G Ex db eb mb IIC T4 Gb,
L II 2D Ex tb IIIC T100°C Db
产品认证
BVS 23 ATEX E 025 X
IECEx BVS 23.0013X
