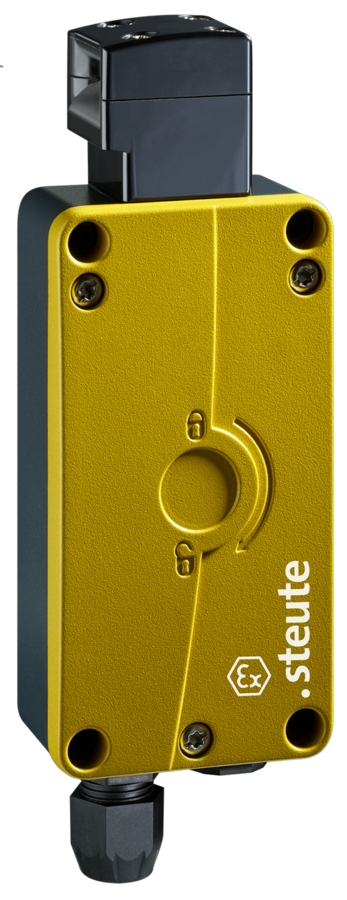

技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-18, EN 60079-31, EN ISO 14119, EN ISO 13849-1
- 外壳
- 压铸铝, 抗腐蚀性, 抗冲击, 粉末涂层, 钝化, 煤灰色, 类似于RAL 7016
- 外盖
- 压铸铝, 抗腐蚀性, 抗冲击, 粉末涂层, 钝化, 信号黄, 类似于RAL 1003
- Actuator head
- 热固性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 螺钉
- 不锈钢
- 开关类型
- type 2
- 编码等级
- 低编码
- 拧紧力矩
- 螺丝盖: max. 2.5 Nm
操作头: max. 2.5 Nm
安装螺丝外壳: 1.2... 1.3 Nm
内置模块M3，螺丝连接端子: min. 0.6 Nm
螺丝管 M3.5，螺丝连接端子: min. 0.8 Nm
- 防护等级
- IP66/IP67 (IEC/EN 60529)
- 可靠性数据 B10d (6.7% load)
- 2 百万
- TM
- max. 20 years
- 安装
- 4 x M6 cylinder head screw (e.g. DIN 912 / ISO 4762)
- Mounting position
- 任何
- 安全等级
- I
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 1个常闭触点/1个常开触点 + 1个常闭触点/1个常开触点, Zb类
- 内置模块
- 2 x Ex 95
- 触点材质
- 银
- 连接类型
- 螺丝连接端子
- 线缆横截面
- solenoid: 0.5 … 1.5 mm2 (AWG 20 … 16)
switch inserts: 0.75 … 1.5 mm2 (AWG 18 … 16)
- 夹紧范围
- 7 … 12 mm
- 线缆进线孔
- 2 x M20 x 1.5; 仅能使用具有防爆认证、防护等级至少IP66/67以及环境温度范围为-20°C…+70°C的电缆格兰
- 额定绝缘电压 Ui
- 250 V
- 额定冲击耐受电压 Uimp
- 4 kV
- 约定发热电流Ithe
- 6 A
- 限制短路电流
- 1000 A
- 应用类别
- AC-15; DC-13
- 额定工作电压/电流 Ie/Ue
- 启动/信号触点: 6 A/250 VAC; 0.25 A/230 VDC;
直流电磁: 0.08 A / 24 VDC +10 %/–15 %
- 短路保护
- 6 A gG 型熔丝管;
直流电磁: 2 A (缓供)
- 耗电量
- <2.5 W (continuous operation), max. 47 W (for 250 ms)
- 把持力 Fmax
- 5500 N
- 把持力 FZh
- 4000 N
- 操作速度
- ≤ 0.3 m/s
- Actuating force / Latching force
- ≥ 40 N (retraction and extension of actuator)
- 运行周期
- max. 900/h
- 机械寿命
- 1百万操作次数
- 撞击能量
- max. 7 J
- 环境温度
- –20 °C … +55 °C
- 防污等级
- 3
- 防爆标志
- L II 2G Ex db eb mb IIC T4 Gb,
L II 2D Ex tb IIIC T100°C Db
- 产品认证
- BVS 23 ATEX E 025 X
IECEx BVS 23.0013X
aß
尺寸图
其他图纸

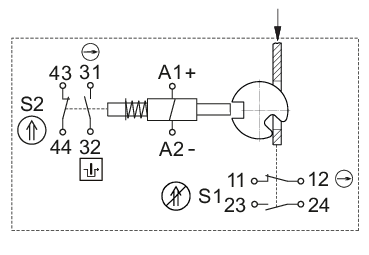

触点示意图
A 肯定断开
P 激活
Q 未激活
Æ 防护锁的监控依据EN ISO 14119
