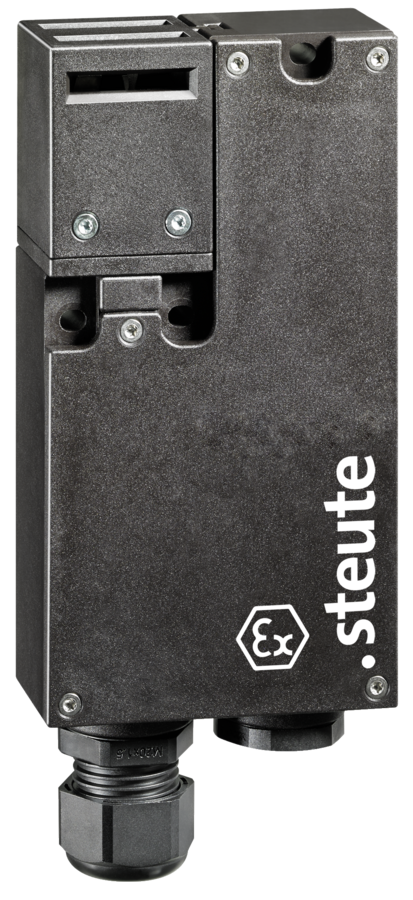

Ex STM 295

适用标准

EN 60947-5-1, EN ISO 14119, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-18, EN 60079-31, EN ISO 13849-1

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

操作头

不锈钢 1.4301

开关类型

type 2

编码等级

低编码

拧紧力矩

螺丝盖: 0.5 ... 0.6 Nm
安装螺丝外壳: 1 … 1.3 Nm
内置模块M3，螺丝连接端子: min. 0.6 Nm
螺丝管 M3.5，螺丝连接端子: min. 0.8 Nm

防护等级

IP64 (IEC/EN 60529)

可靠性数据 B_10d (10 % load)

1 million

T_M

max. 20 years

触点材质

银

开关类型

缓动型, 肯定断开常闭触点

触点类型

1 NC/1 NO contact + 1 NC/1 NO contact or 2 NC + 1 NC/1 NO contact

连接类型

螺丝连接端子

线缆横截面

solenoid: 0.2 … 1.5 mm² (AWG 24 … 16)
switch inserts: 0.75 … 1.5 mm² (AWG 18 … 16)

线缆进线孔

2 x M20 x 1.5; 仅能使用具有防爆认证、防护等级至少IP64以及环境温度范围为-20°C…+95°C的电缆格兰

夹紧范围

7 … 12 mm

额定绝缘电压 U_i

250 V

额定冲击耐受电压 U_imp

4 kV

应用类别

AC-15; DC-13

额定工作电压/电流 I_e/U_e

启动/信号触点:
2个触点: 3 A/250 VAC; 0.25 A/230 VDC
3个触点: 1,5 A/250 VAC; 0,2 A/230 VDC;
直流电磁: 0.08 A / 24 VDC +10 %/–15 %

短路保护

3 A / 1.5 A gG 型熔丝管;
直流电磁: 2 A (缓供)

安全等级

II

耗电量

<2.5 W (continuous operation), max. 47 W (for 250 ms)

运行周期

max. 1200/h

机械寿命

> 500 000 操作次数

把持力 F_max

1000 N

撞击能量

max. 7 J

环境温度

–20 °C … +55 °C

防爆标志

L II 2G   Ex db eb mb IIC T4 Gb,
L II 2D   Ex tb IIIC T100°C Db

产品认证

BVS 10 ATEX E 053 X
IECEx BVS 11.0030X
f *
d *
Ü *
a *
* 取决于版本
