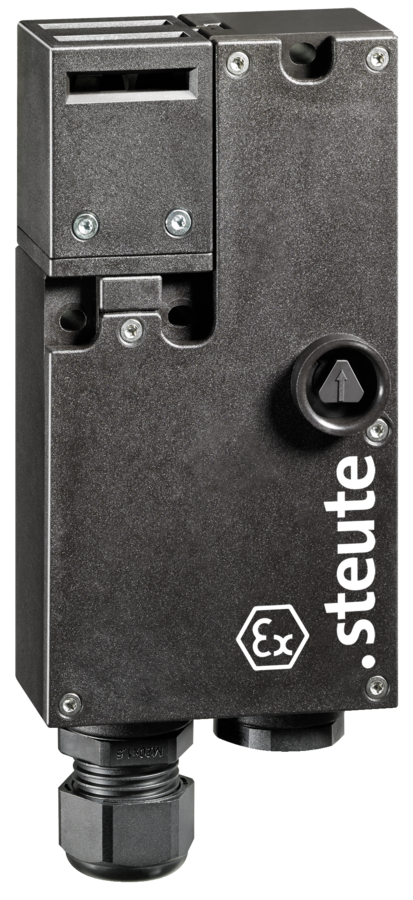

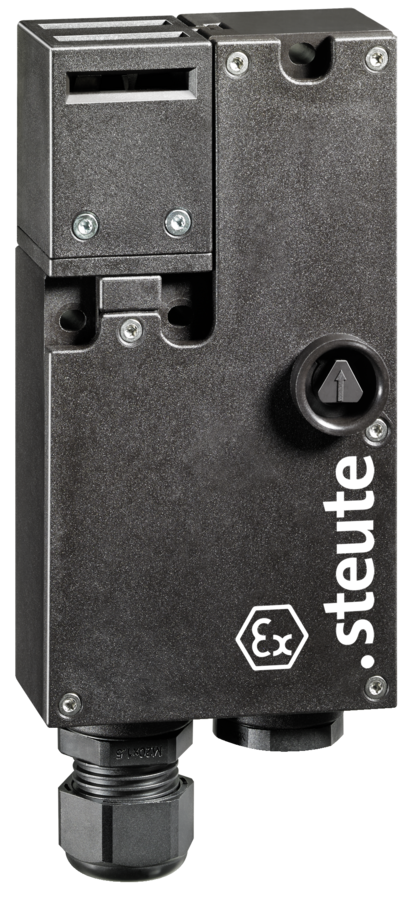

产品特点
气体防爆1区和粉尘防爆21区
热塑性塑料外壳
双重绝缘 X
机械锁原理
把持力1000 N
接线箱
FE：通过手动三角扳手M5辅助解锁装置
注意: 下单时请注意国家对国际认证的要求！
注释
操作件不包含在订购的开关中
技术参数
常规技术参数
适用标准
EN 60947-5-1, EN ISO 14119, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-18, EN 60079-31, EN ISO 13849-1
外壳
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
开关类型
type 2
编码等级
低编码
拧紧力矩
螺丝盖: 0.5 ... 0.6 Nm
安装螺丝外壳: 1 … 1.3 Nm
内置模块M3，螺丝连接端子: 0.6 Nm
螺丝管 M3.5，螺丝连接端子: 0.8 Nm
防护等级
IP64 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
1 million
TM
max. 20 years
触点材质
银
开关类型
缓动型, 肯定断开常闭触点

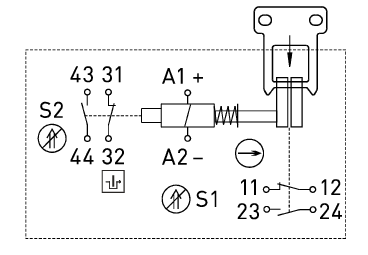

触点类型
1个常闭触点/1个常开触点 + 1个常闭触点/1个常开触点, Zb类
连接类型
螺丝连接端子
线缆横截面
solenoid: 0.2 … 1.5 mm2 (AWG 24 … 16)
switch inserts: 0.75 … 1.5 mm2 (AWG 18 … 16)
线缆进线孔
2 x M20 x 1.5 (包含1个线缆格兰头)
夹紧范围
7 … 12 mm
额定绝缘电压 Ui
250 V
额定冲击耐受电压 Uimp
4 kV
应用类别
AC-15; DC-13
额定工作电压/电流 Ie/Ue
启动/信号触点: 3 A/250 VAC; 0.25 A/230 VDC;
直流电磁: 0.08 A / 24 VDC +10 %/–15 %
短路保护
3 A gG/gN 型熔丝管;
直流电磁: 2 A (缓供)
耗电量
<2.5 W (continuous operation), max. 47 W (for 250 ms)
运行周期
max. 1200/h
机械寿命
> 500 000 操作次数
把持力 Fmax
1000 N
撞击能量
max. 7 J
环境温度
–20 °C … +55 °C
防爆标志
L II 2G Ex db eb mb IIC T4 Gb,
L II 2D Ex tb IIIC T100 °C Db
IECEx Ex db eb mb IIC T4 Gb,
Ex tb IIIC T100 °C Db
产品认证
BVS 10 ATEX E 053 X
IECEx BVS 11.0030X
fdÜa
重量
442 g
