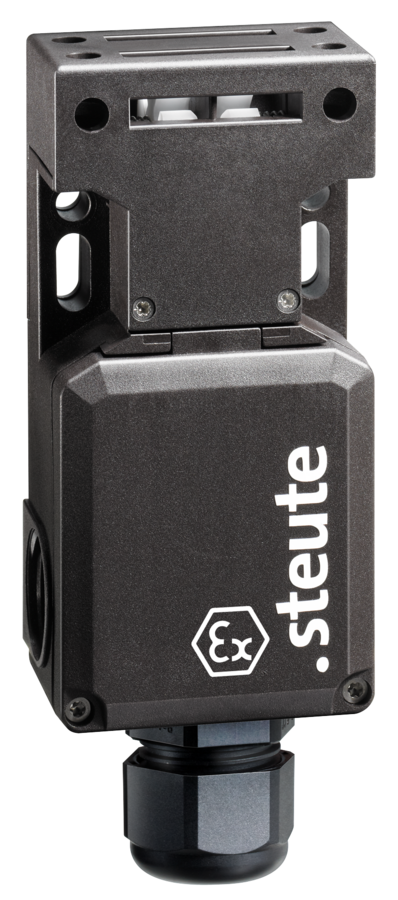

防爆安全开关
Ex AZ 16
气体防爆1区和粉尘防爆21区
热塑性塑料外壳
多重编码
2个或3个触点
带有接线舱或预置线缆
注意: 下单时请注意国家对国际认证的要求！
操作件不包含在订购的开关中
技术参数
常规技术参数
适用标准
EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1, EN ISO 14119
外壳
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
操作头
不锈钢 1.4301
开关类型
type 2
编码等级
低编码
防护等级
IP65 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
触点材质
银
开关类型
缓动型, 肯定断开常闭触点
触点类型
1 NC/1 NO contact or 2 NC/1 NO, type Zb
连接类型
螺丝连接端子或 H05VV-F 线缆, 4 x 0.75 mm²
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
250 V
约定发热电流Ithe
3个触点: 3 A;
2个触点: T6: 6 A, T5: 3 A
额定工作电压/电流 Ie/Ue
3 contacts: 3 A/250 VAC; 0.25 A/230 VDC
2 contacts: 6 A/250 VAC; 0.25 A/230 VDC
应用类别
AC-15; DC-13
短路保护
3个触点: 3 A gG/gN 型熔丝管,
2个触点: 6 A gG/gN 型熔丝管
肯定断开行程
9 mm
环境温度
3个触点: T6: –20 °C … +55 °C; T5: –20 °C … +70 °C
2个触点: T6: –20 °C … +65 °C, T5: –20 °C … +75 °C, +90 °C with max. 3 A
机械寿命
> 1百万操作次数
撞击能量
max. 7 J
防爆标志
3个触点:
L II 2G Ex de IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex de IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db
2个触点:
L II 2G Ex db IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db
产品认证
3个触点:
PTB 13 ATEX 1008 X
IECEx PTB 13.0014X
Ü a
2个触点:
PTB 03 ATEX 1068 X*
IECEx PTB 06.0053X*
d
*参考内置模块
