产品特点
气体防爆1区和粉尘防爆21区
热塑性塑料外壳
多重编码
接线箱
注意: 下单时请注意国家对国际认证的要求！
注释
订购包含1个防爆“e”型M20x1.5的格兰头
操作件不包含在订购的开关中
技术参数
常规技术参数
适用标准
EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1, EN ISO 14119
外壳
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
开关类型
type 2
编码等级
低编码
拧紧力矩
螺丝盖: 0.5 ... 0.6 Nm
内置模块M3，螺丝连接端子: 0.6 Nm
防护等级
IP65 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
触点材质
银
开关类型
缓动型, 肯定断开常闭触点

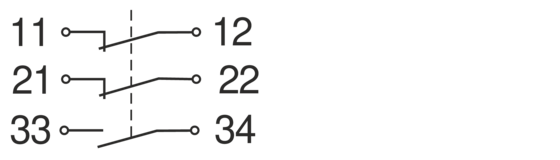

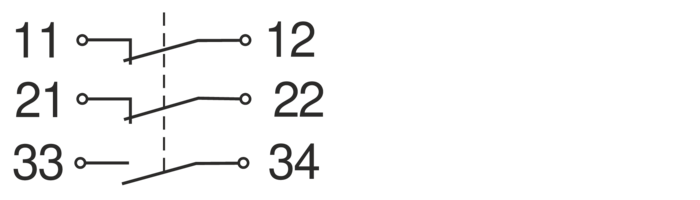

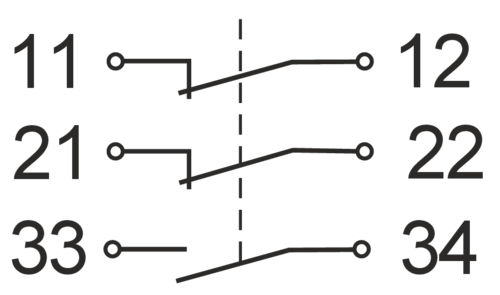

触点类型
2 NC/1 NO contact, type Zb
连接类型
螺丝连接端子
线缆横截面
min. 0.2 mm² (AWG 24), max. 1.5 mm² (AWG 16)
线缆进线孔
3 x M20 x 1.5; 只能使用防护等级IP67并通过防爆认证的线缆戈兰
夹紧范围
7 … 12 mm
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
250 V
约定发热电流Ithe
3 A
额定工作电压/电流 Ie/Ue
3 A/250 VAC; 0.25 A/230 VDC
应用类别
AC-15; DC-13
短路保护
3 A gG/gN 型熔丝管
肯定断开行程
9 mm
环境温度
T6: –20 °C … +55 °C;
T5: –20 °C … +70 °C
机械寿命
> 1百万操作次数
撞击能量
max. 7 J
防爆标志
L II 2G Ex de IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex de IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db
产品认证
PTB 13 ATEX 1008 X
IECEx PTB 13.0014X
Üa
重量
154 g
