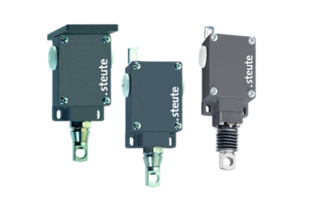

拉绳开关

ES 61 Z / EM 61 Z


  • 金属外壳

  • 缓动型或速动型

  • 壁挂式或天花板安装

  • 带弯型安装的壁挂式安装版本

  • 天花板安装带有安装板

  • 拉线功能

  • 根据需求可提供密封圈W用于防止污垢渗透

技术参数

适用标准
EN 60947-5-1
外壳
压铸铝, 粉末涂层
外盖
钢, 粉末涂层
防护等级
IP65 (IEC/EN 60529)
触点材质
银
触点类型
1 NC/1 NO or 2 NO contacts, type Zb
开关类型
缓动型或速动型
连接类型
螺丝连接端子
线缆横截面
max. 2.5 mm² (包括导线套管)
线缆进线孔
3 x M20 x 1.5 (仅适用于线缆密封接头)
额定冲击耐受电压 Uimp
6 kV
额定绝缘电压 Ui
400 V
约定发热电流Ithe
ES 61 Z 1Ö/1S: 16 A
ES 61 Z 2S: 6 A
EM 61 Z 1Ö/1S: 6 A
应用类别
AC-15
额定工作电压/电流 Ie/Ue
ES 61 Z 1Ö/1S: 16 A/400 VAC
ES 61 Z 2S: 6 A/400 VAC
EM 61 Z 1Ö/1S: 6 A/400 VAC
短路保护
ES 61 Z 1Ö/1S: 16 A gG 型熔丝管
ES 61 Z 2S: 6 A gG 型熔丝管
EM 61 Z 1Ö/1S: 6 A gG 型熔丝管
环境温度
–20 °C … +80 °C
机械寿命
> 1百万操作次数
指示灯
作为选择
运行周期
max. 3600/h
操动力
max. 50 N

下载专区

安装和接线说明 – ES/EM 41 Z / ES 41 WH/90° / ES 51 Z / ES/EM 61 Z / ES 95 Z / ZS 70 Z / ZS 71 Z

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 2 MB 13.11.2025
安装和接线说明 – ES/EM 41 Z / ES 41 WH/90° / ES 51 Z / ES/EM 61 Z / ZS 70 Z / ZS 71 Z

德语, 英语, 中文

PDF 690 KB 19.11.2025
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • 各种不同的弹簧力（操动力）
