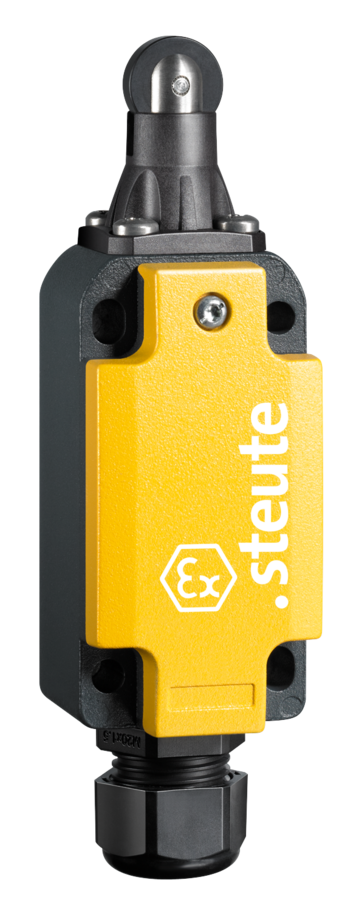

防爆限位开关

Ex HS 98 with analogue output


  • 气体防爆1区和粉尘防爆21区

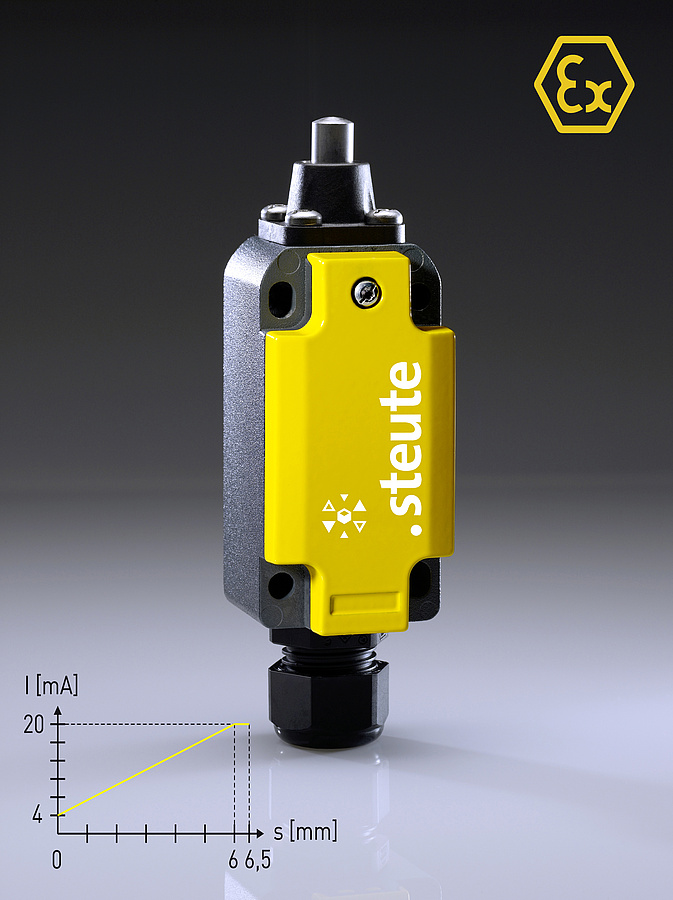

  • 带有模拟量输出

  • 可提供多种输出量：0 … 10 VDC, 0 … 20 mA或4 … 20 mA

  • 金属外壳

  • 依据EN 50041设计

  • 接线箱

  • 操作头可4 x 90°调整

技术参数

适用标准

EN 60947-5-2, EN 60947-5-7, EN IEC 60079-0, EN IEC 60079-7, EN 60079-18, EN 60079-31

外壳

压铸铝, 抗腐蚀性, 粉末涂层, 煤灰色, 类似于RAL 7016

外盖

不锈钢 1.4401, 粉末涂层, 信号黄, 类似于RAL 1003

防护等级

IP65 (IEC/EN 60529)

开关类型

模拟输出霍尔传感器

线性

2 %

连接类型

笼夹

线缆横截面

max. 0.08 … 2.5 mm², AWG 28 … 12

线缆进线孔

1 x M20 x 1.5 (包含1个线缆格兰头)

夹紧范围

7 … 13 mm

超温保护

2个热引线保险丝, 通过控制器 μ + NTC监测

额定工作电压 Ue

24 VDC

额定工作电压范围 UB

18 … 30 VDC

额定输出电流

短路保护 IB (Q2) ≤ 100 mA

额定电流的电压降

2 V

迟滞时限 tv

< 500 ms

短路保护

内部熔丝 0.375 A F

环境温度

T6: –20 °C … +50 °C;
T5: –20 °C … +60 °C

机械寿命

> 1百万操作次数

撞击能量

max. 7 J

防爆标志

L II 2G Ex e mb IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95°C Db
IECEx Ex e mb IIC T6/T5 Gb,
Ex tb IIIC T80°C/T95°C Db

产品认证

BVS 15 ATEX E020
IECEx BVS 15.0028

下载专区

安装和接线说明 – Ex HS 98

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 2 MB 14.12.2023
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • 其它操作头
