技术参数
常规技术参数
- 适用标准
- EN 60947-5-2, EN 60947-5-7, EN IEC 60079-0, EN IEC 60079-7, EN 60079-18, EN 60079-31
- 外壳
- 压铸铝, 抗腐蚀性, 粉末涂层, 煤灰色, 类似于RAL 7016
- 外盖
- 不锈钢 1.4401, 粉末涂层, 信号黄, 类似于RAL 1003
- 防护等级
- IP65 (IEC/EN 60529)
- 开关类型
- 模拟输出霍尔传感器
- 线性
- 2 %
- 连接类型
- 笼夹
- 线缆横截面
- max. 0.08 … 2.5 mm², AWG 28 … 12
- 线缆进线孔
- 1 x M20 x 1.5 (仅适用于线缆密封接头)
- 夹紧范围
- 4 … 13 mm
- 超温保护
- 2个热引线保险丝, 通过控制器 μ + NTC监测
- 额定工作电压 Ue
- 24 VDC
- 额定工作电压范围 UB
- 18 … 30 VDC
- 额定工作电流 Ie
- Q1+Q2: ≤ 135 mA at max. output current
- 额定输出电流
- Q1: 0 … 20 mA; max. 20.4 mA
Q2: ≤ 100 mA short-circuit protected
- 额定电流的电压降
- 2 V
- 工作电阻
- ≤ 400 Ω
- 迟滞时限 tv
- < 500 ms
- 短路保护
- 内部熔丝 0.375 A F
- 环境温度
- T6: –20 °C … +50 °C;
T5: –20 °C … +60 °C
- 机械寿命
- > 1百万操作次数
- 操作速度
- max. 0.25 m/s with a vertical actuating angle of 30°
- 撞击能量
- max. 7 J
- 防爆标志
- L II 2G Ex e mb IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95°C Db
IECEx Ex e mb IIC T6/T5 Gb,
Ex tb IIIC T80°C/T95°C Db
- 产品认证
- BVS 15 ATEX E020
IECEx BVS 15.0028
尺寸图
其他图纸
触点示意图
个触点

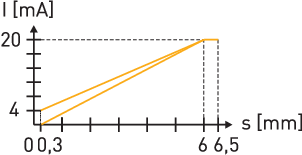

信号输出
”输出设置“示例
