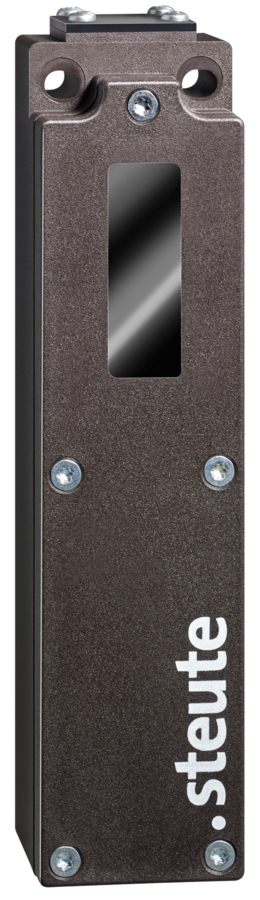

无线光学传感器

RF 96 LT


  • sWave®无线技术

  • 光传感器：光反射配对

  • 安装简便

  • 低开关频率< 1 Hz

  • 开关距离：40 mm至170 mm（取决于物体颜色和材料）

  • 通过锂电池供电（可更换）

  • 接收器易于编程

  • LBT - “先听后说”固件

技术参数

适用标准
EN 60947-5-2, EN 61000-6-2, EN 61000-6-3, EN 301 489-3, EN 300 220-2
外壳
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
拧紧力矩
M4 安装螺丝外壳: max. 1.2 Nm
M2.5 螺丝盖: 约0.45 Nm
防护等级
IP54 (IEC/EN 60529)
电源
锂电池 (可更换)
传感器
红外反射光传感器
环境温度
0 °C … +65 °C
电报频率
max. 12000次报文（含重复）/小时; SW922: max. 1440次报文/小时
开关频率
max. 1 Hz
感应距离
白纸：170 mm
灰卡18%反射：90 mm
蓝色储物箱：90 mm
红色储物箱：120 mm
黑色储物箱：40 mm
待机电流
传感器不动作时 130 µA,
传感器动作时 250 µA
无线范围
SW868/915/917:
室外max. 450 m,
室内max. 40 m
SW922:
室外max. 150 m,
室内max. 20 m
注释
状态信号 - 可通过无线接收器单独配置（出厂状态：无状态信号）
LBT - 可通过无线接收器停用（例如与中继器配合使用）
电池电压和开关状态传输
请访问我们不同无线接收器的页面，以便查找相应的操作视频.
产品认证
欧洲: RED 2014/53/EU
美国: FCC-Id. XK5-RFRXSW915
加拿大: IC - 5158A-RFRXSW915
巴西: ANATEL 04172-18-06718
日本: ? ARIB STD-T108: 204-610002

下载专区

安装和接线说明 – RF 96 LT

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 2 MB 13.11.2025
