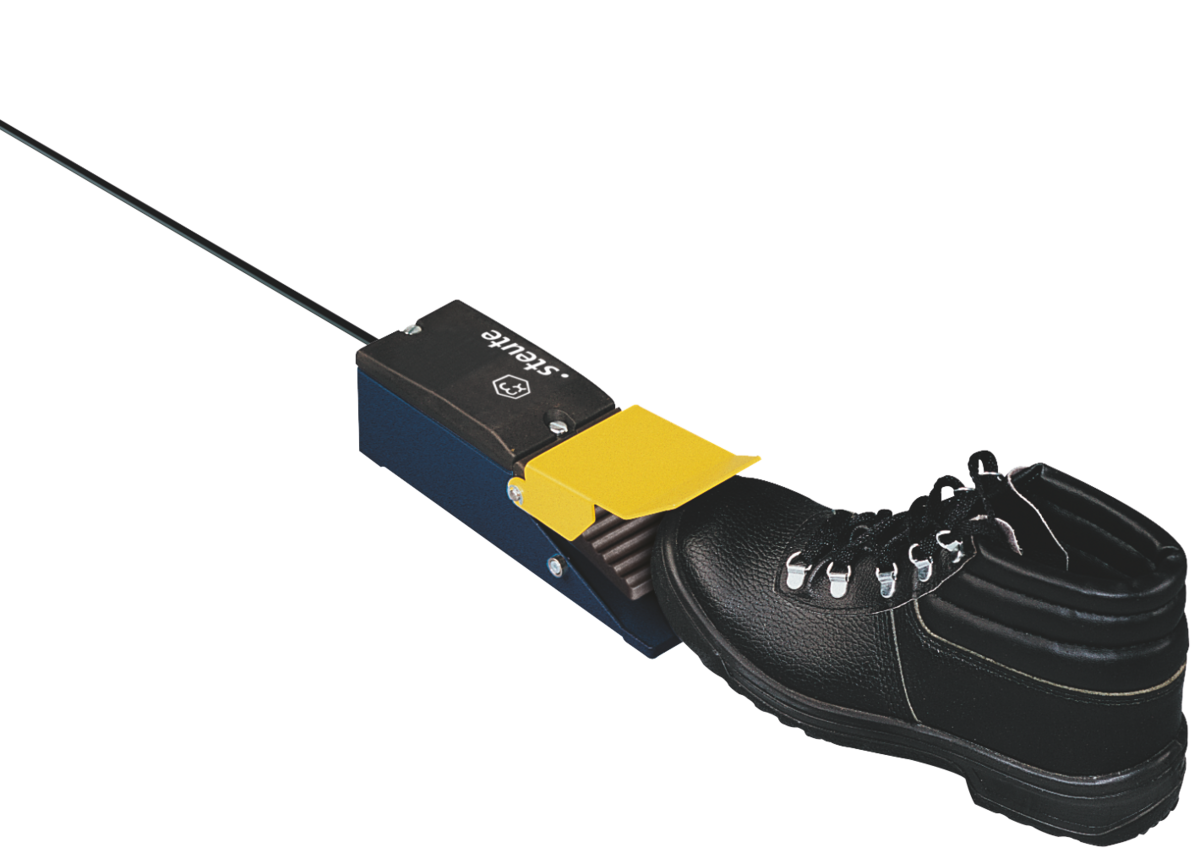

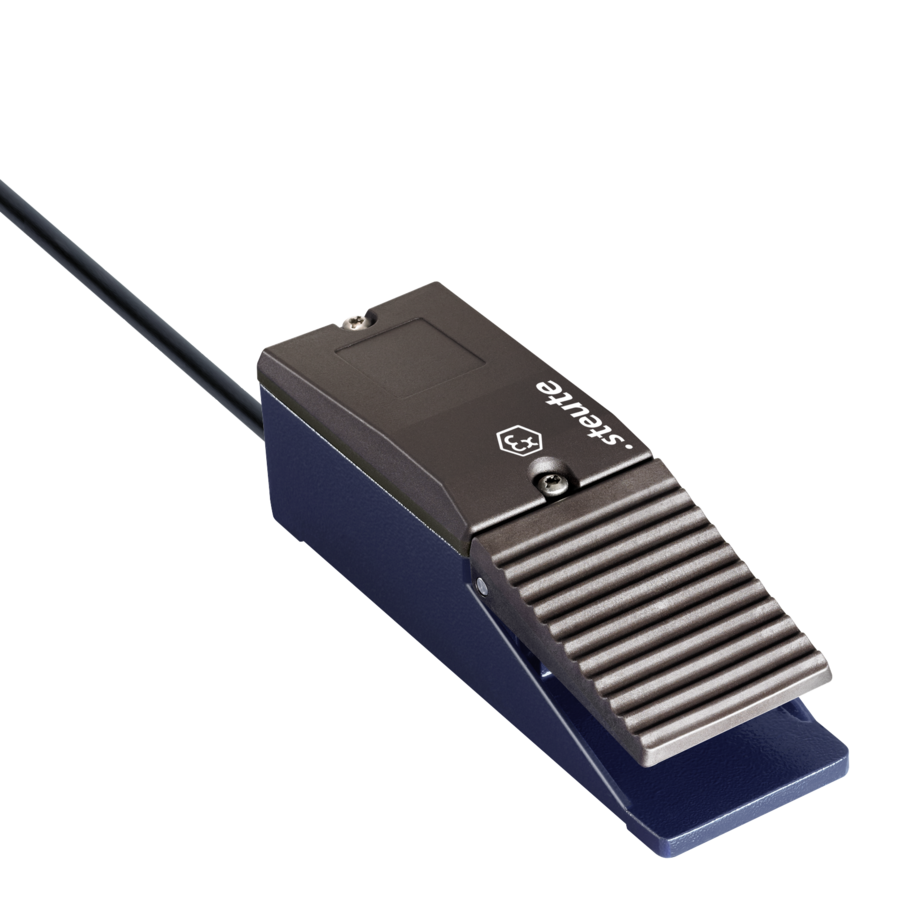

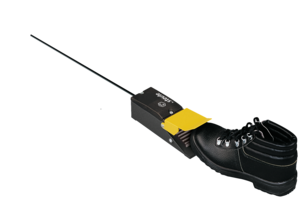

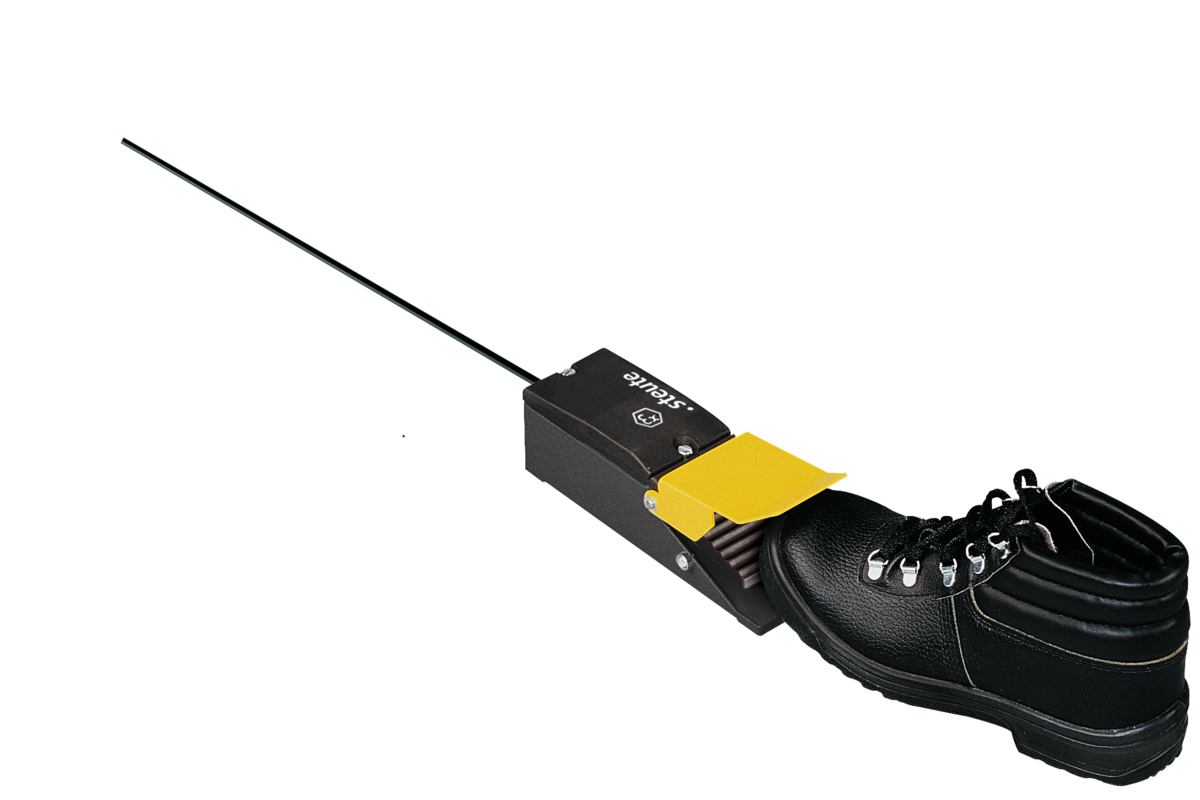

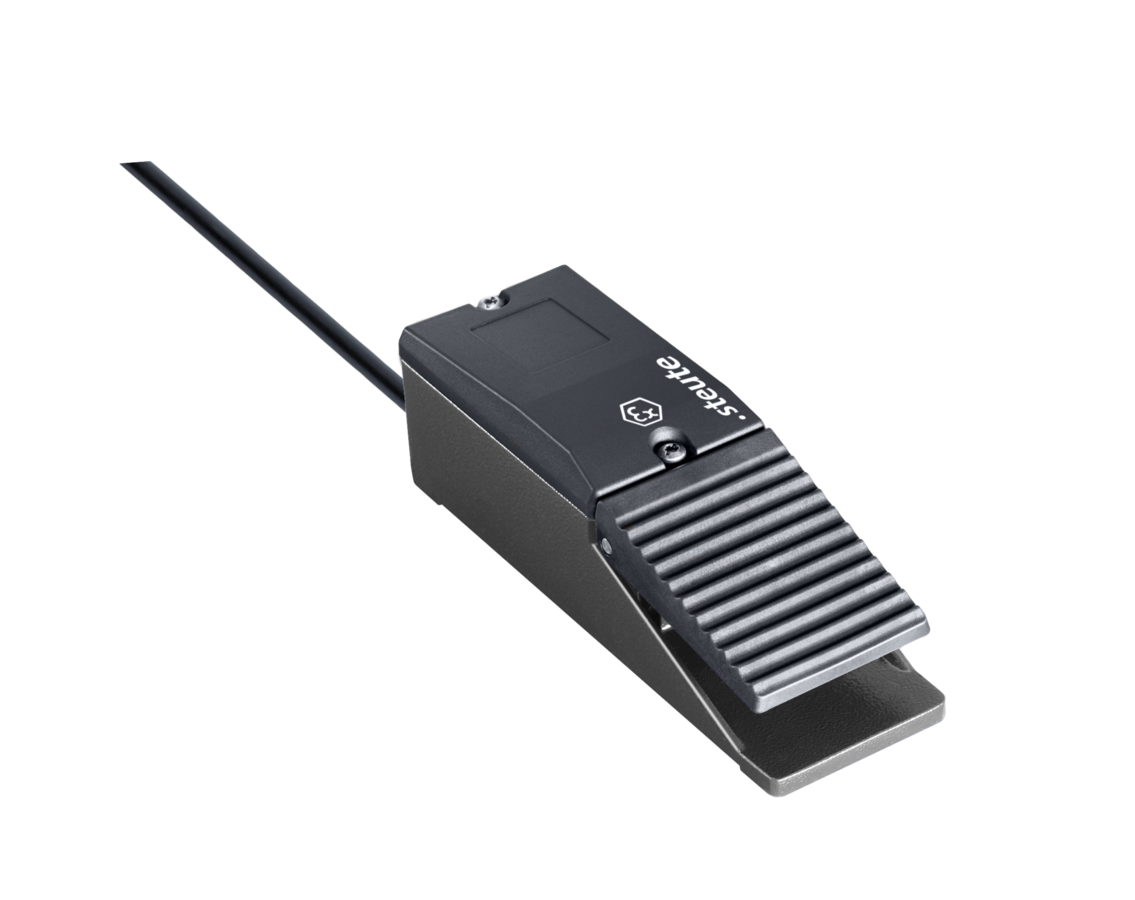

Ex GF

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1

外壳

压铸铝, 粉末涂层

外盖

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

踏板

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

防护等级

IP65 (IEC/EN 60529)

可靠性数据 B_10d (10 % load)

Ex GF: 2 百万

T_M

Ex GF: max. 20 years

连接类型

电缆 H05VV-F

线缆横截面

3 或 4 x 0.75 mm² (包括导线套管)

触点材质

银

开关类型

Ex GF: 缓动，主动式断开NC触点A
Ex GFM: 速动

触点类型

Ex GF: 1 NC/1 NO contact, type Zb
Ex GFM: change-over contact with single break C or 1 NC/1 NO contact, type Za

内置模块

Ex GF: Ex 14
Ex GFM: type C: ExM 14, type Za: ExM 14 1Ö/1S

应用类别

AC-15; DC-13

额定工作电压/电流 I_e/U_e

Ex GF: 6 A/250 VAC; 0.25 A/230 VDC
Ex GFM: 5 A/250 VAC; 0.16 A/230 VDC
Ex GFM 1Ö/1S: 5 A/250 VAC; 0.2 A/230 VDC

短路保护

Ex GF: 6 A gG/gN 型熔丝管
Ex GFM: 5 A gG/gN 型熔丝管

环境温度

Ex GF:
T6: –20 °C … +60 °C,
T5: –20 °C … +75 °C
Ex GFM:
T6: –20 °C … +60 °C

机械寿命

> 1百万操作次数

撞击能量

max. 7 J

产品认证

PTB 11 ATEX 1002 X
IECEx PTB 11.0090X *
日本: CML 22JPN1380X (Ex 14) *
f *
a *
* 取决于版本
