技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1
- 外壳
- 压铸铝, 粉末涂层
- 外盖
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 踏板
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 防护等级
- IP65 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 连接类型
- 电缆 H05VV-F
- 线缆横截面
- 4 x 0.75 mm² (包括导线套管)
- 线缆长度
- 5 m
- 触点材质
- 银
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 1 NC/1 NO contact, type Zb
- 内置模块
- 1 x Ex 14
- 应用类别
- AC-15; DC-13
- 额定工作电压/电流 Ie/Ue
- 6 A/250 VAC, 0.25 A/230 VDC
- 短路保护
- 6 A gG/gN 型熔丝管
- 环境温度
- T6: –20 °C … +60 °C,
T5: –20 °C … +75 °C
- 机械寿命
- > 1百万操作次数
- 撞击能量
- max. 7 J
- 防爆标志
- Ex db IIC T6/T5 Gb,
Ex tb IIIC T80°C/T95°C Db
- 产品认证
- 日本: CML 22JPN1380X (Ex 14)
尺寸图
其他图纸

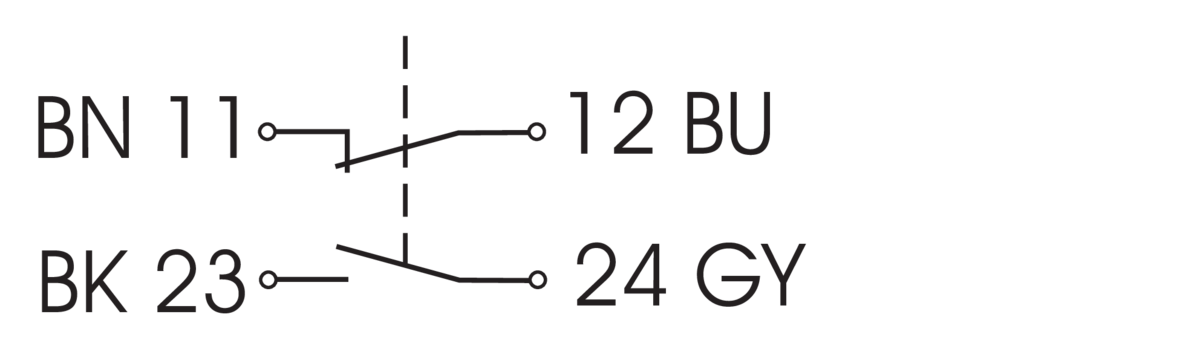

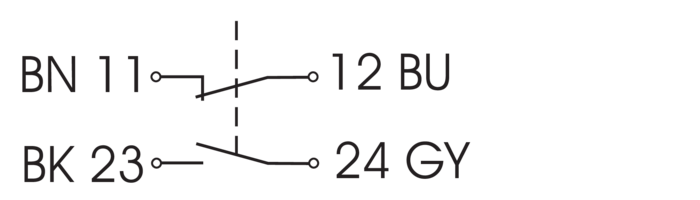

触点示意图

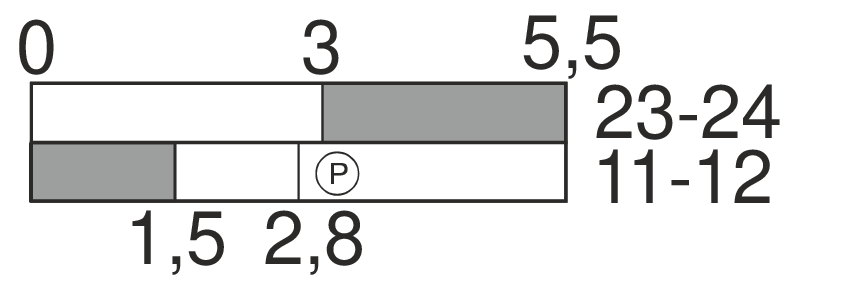

开关行程图
T 肯定断开行程/角度
