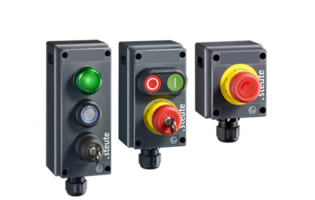

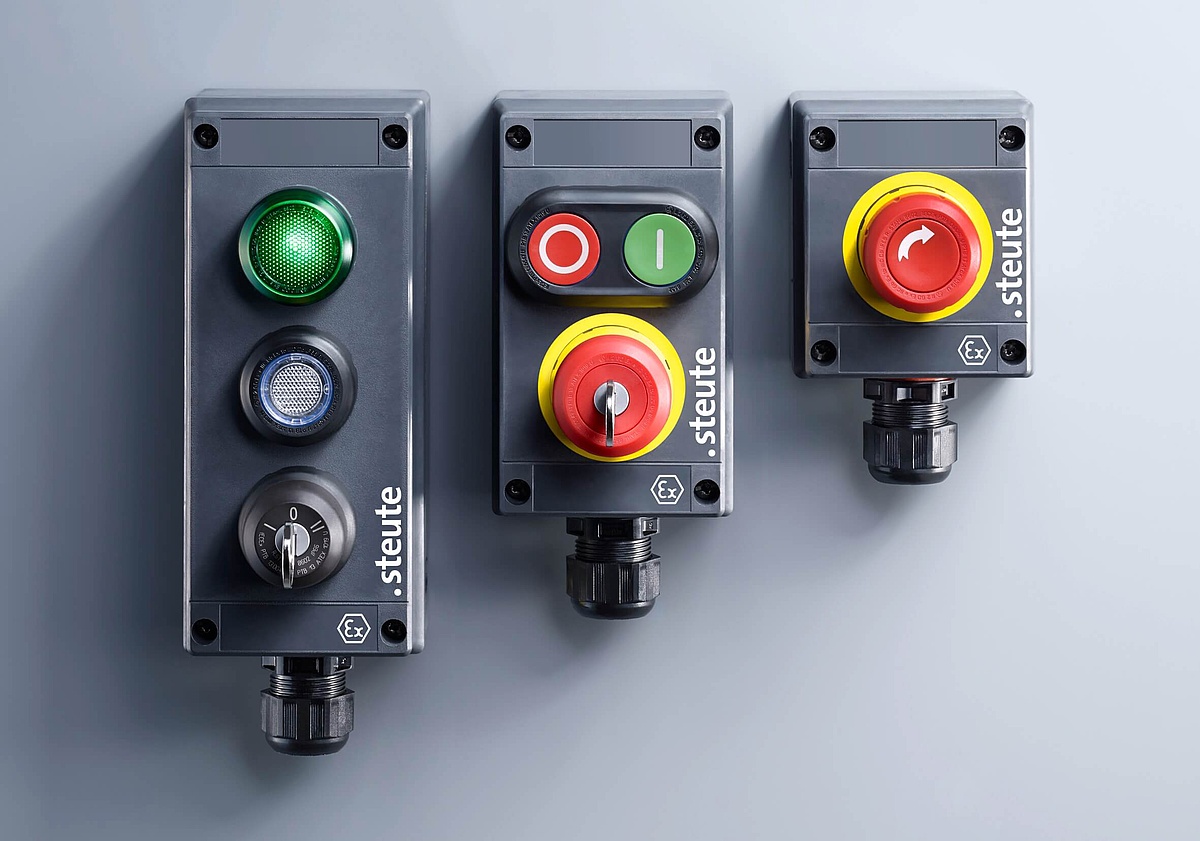

防爆指令设备
Ex BF 80
气体防爆1区和粉尘防爆21区
耐低温至-60℃

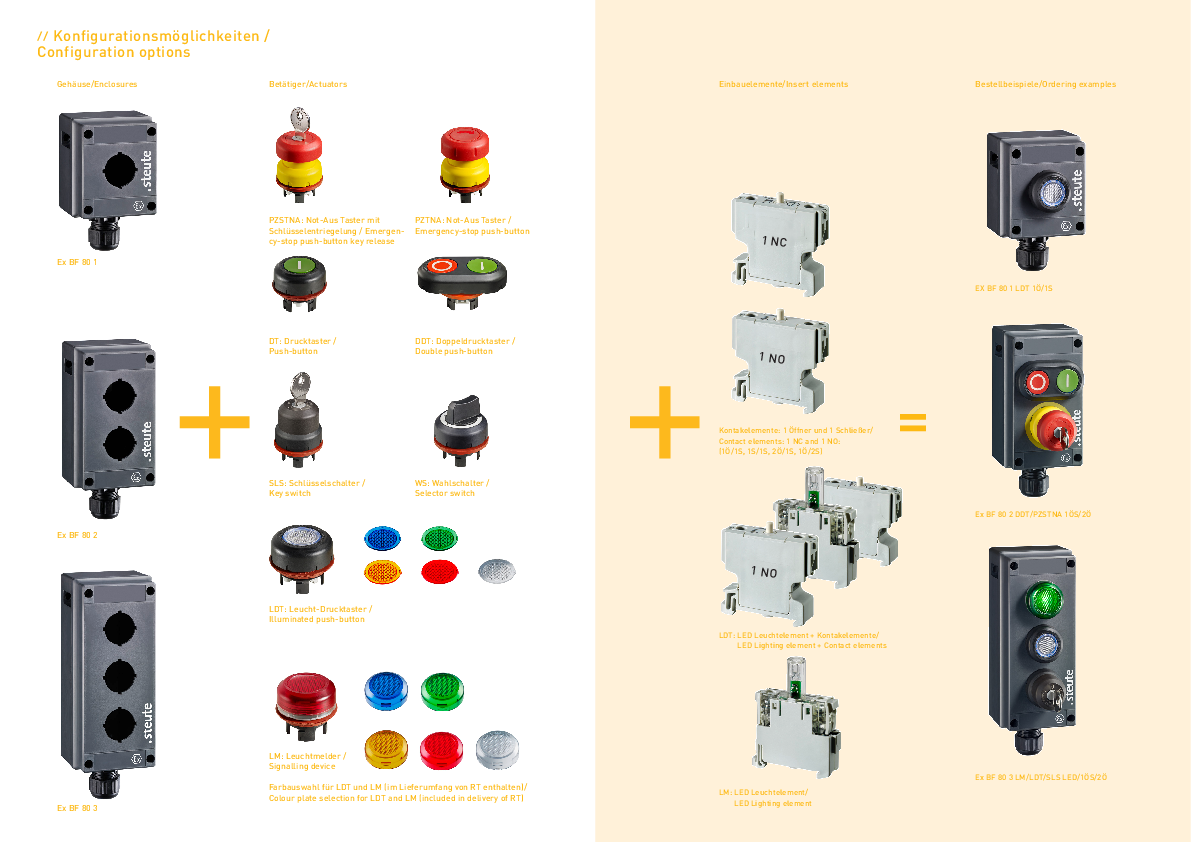

不同的操作元件，如按钮、选择器-或钥匙开关
3种不同外壳尺寸
技术参数
常规技术参数
适用标准
EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1
外壳
聚酯树脂, 增强型玻璃纤维
密封
硅胶
拧紧力矩
螺丝盖: 1 Nm
线缆格兰的连接螺纹：3 Nm
线缆格兰的螺帽盖: 2 Nm
防护等级
IP66 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
6050
TM
max. 20 years
开关类型
缓动型, 肯定断开常闭触点
连接类型
螺丝连接端子
线缆横截面
max. 2.5 mm² (incl. conductor ferrules)
线缆进线孔
1 x M25 x 1.5
夹紧范围
7 … 17 mm
机械寿命
50 000 操作次数
撞击能量
max. 7 J (LDT/LM: max. 4 J)
额定绝缘电压 Ui
550 V
额定工作电压/电流 Ie/Ue
触点单元: AC-12: 6 A/400 VAC; AC-15: 2.5 A/400 VAC; DC-13: 1.25 A/250 VDC
开关容量
触点单元: AC-12: 3000 VA; AC-15: 1000 VA; DC-13: 110 W
额定工作电流 Ie
Lighting element: max. 10 mA
额定工作电压 Ue
Lighting element: 12 … 240 V
耗电量
Lighting element: maks. 1 W
频率范围
Lighting element: 0 … 60 Hz
温度等级
T6 / T5
环境温度
T6: –60 °C … +50 °C;
T5: –60 °C … +65 °C
防爆标志
L II 2G Ex db eb IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db eb IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db
产品认证
PTB 10 ATEX 1018
IECEx PTB 12.0029
