技术参数
常规技术参数
- 适用标准
- EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1
- 外壳
- 聚酯树脂, 增强型玻璃纤维
- 密封
- 硅胶
- 拧紧力矩
- 螺丝盖: max. 1 Nm
线缆格兰的连接螺纹：max. 3 Nm
线缆格兰的螺帽盖: max. 2 Nm
- 防护等级
- IP66 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 6050
- TM
- max. 20 years
- 开关类型
- 缓动型, 肯定断开常闭触点
- 连接类型
- 螺丝连接端子
- 线缆横截面
- max. 2.5 mm² (包括导线套管)
- 线缆进线孔
- 1 x M25 x 1.5 (仅适用于线缆密封接头)
- 夹紧范围
- 7 … 17 mm
- 机械寿命
- 50 000 操作次数
- 撞击能量
- max. 7 J
- 额定绝缘电压 Ui
- 550 V
- 额定工作电压/电流 Ie/Ue
- 触点单元: AC-12: 6 A/400 VAC; AC-15: 2.5 A/400 VAC; DC-13: 1.25 A/250 VDC
- 开关容量
- 触点单元: AC-12: 3000 VA; AC-15: 1000 VA; DC-13: 110 W
- 温度等级
- T6 / T5
- 环境温度
- T6: –60 °C … +50 °C;
T5: –60 °C … +65 °C
- 防爆标志
- L II 2G Ex db eb IIC T6/T5 Gb,
L II 2D Ex tb IIIC T80 °C/T95 °C Db
IECEx Ex db eb IIC T6/T5 Gb,
Ex tb IIIC T80 °C/T95 °C Db
- 产品认证
- PTB 10 ATEX 1018
IECEx PTB 12.0029
- 重量
- 480 g
尺寸图
其他图纸

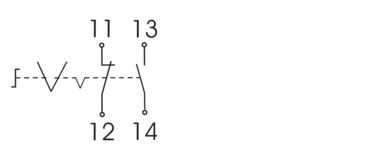

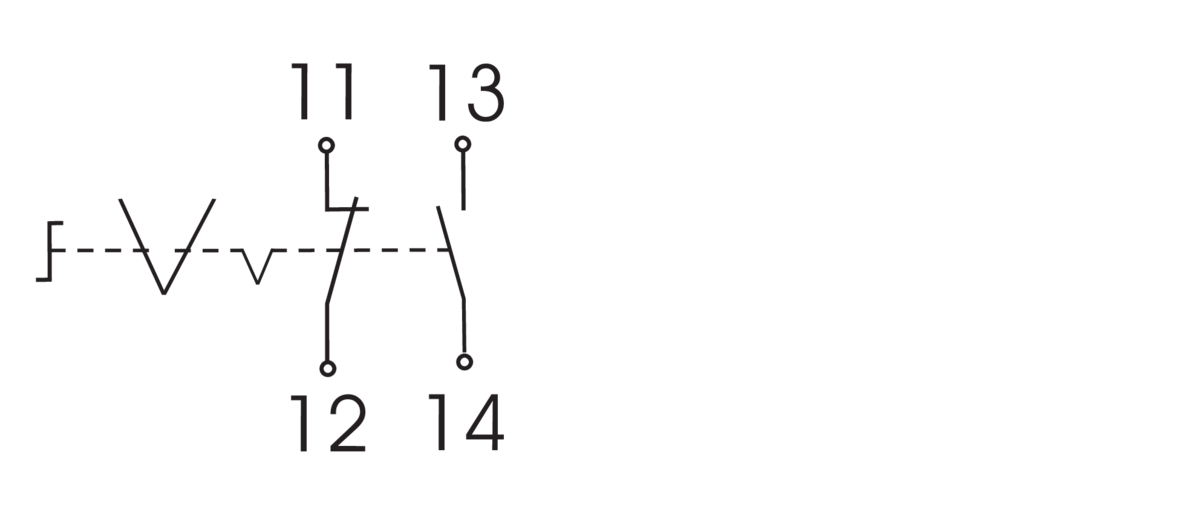

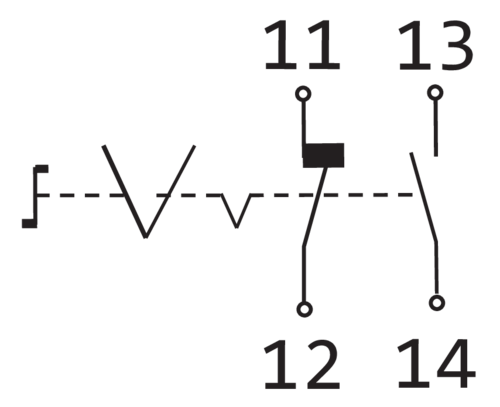

触点示意图
