指令设备

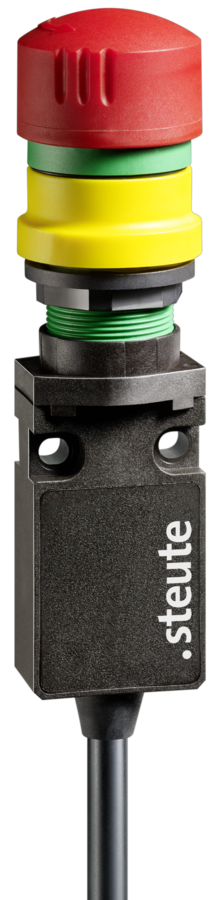

ES 14 Extreme


  • 耐低温至-40℃ (取决于版本)

  • 热塑性塑料外壳

  • 双重绝缘 X

  • 安装孔直径22.5 mm

  • 安装标准依据EN 50047

  • 注意: 下单时请注意国家对国际认证的要求！

  • 适用于食品加工业

技术参数

适用标准

EN 60947-5-1, EN ISO 13849-1, 用于紧急停止设备：EN 60947-5-5和EN ISO 13850

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

防护等级

IP65/IP67/IP69 (取决于版本) 依据IEC/EN 60529,仅与命令设备的外壳一起使用

可靠性数据 B10d (10 % load)

60 000

TM

max. 20 years

触点材质

银

开关原理

缓动型, 肯定断开常闭触点

开关元件

2 NC contacts, type Zb

连接类型

cable 4 x AWG 20

线缆横截面

4 x 0.56 mm²

额定冲击耐受电压 Uimp

4 kV

额定绝缘电压 Ui

250 V

约定发热电流Ithe

6 A

额定工作电压/电流 Ie/Ue

6 A/250 VAC; 0.25 A/230 VDC

应用类别

AC-15; DC-13

短路保护

6 A gG/gN 型熔丝管

环境温度

–40 °C … +65 °C (取决于版本)

机械寿命

> 30 000 操作次数

运行周期

max. 1800/h

触点打开行程

max. 2 x 4 mm

产品认证

d

下载专区

安装和接线说明 – ES 14 Extreme

德语, 英语, 法语, 意大利语, 葡萄牙语, 俄语

PDF 2 MB 21.09.2023
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • 线缆进线孔在侧面
