指令设备

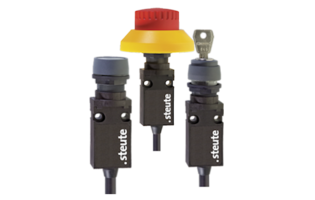

ES 14


  • 安装在控制面板

  • 热塑性塑料外壳

  • 安装孔直径22.5 mm

  • 安装标准依据EN 50047

  • 缓动型

  • 带有预置线缆

技术参数

适用标准
EN 60947-5-1, EN ISO 13849-1, 用于紧急停止设备：EN 60947-5-5和EN ISO 13850
外壳
热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
防护等级
IP65/IP67 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
60 000
TM
max. 20 years
触点材质
银
开关类型
缓动型, 肯定断开常闭触点
触点类型
1 NC/1 NO contact or 2 NC contacts, type Zb
连接类型
电缆 H05VV-F
线缆横截面
4 x 0.75 mm²
线缆长度
1 m
额定冲击耐受电压 Uimp
4 kV
额定绝缘电压 Ui
250 V
约定发热电流Ithe
6 A
额定工作电压/电流 Ie/Ue
6 A/250 VAC; 0.25 A/230 VDC
应用类别
AC-15; DC-13
短路保护
6 A gG/gN 型熔丝管
环境温度
–20 °C … +75 °C
机械寿命
> 30 000 操作次数
运行周期
max. 1800/h
触点打开行程
max. 2 x 4 mm
产品认证
a

下载专区

安装和接线说明 – ES 14

德语, 英语, 法语, 意大利语, 葡萄牙语, 俄语

PDF 6 MB 13.11.2025
请访问相关产品页面获取更多下载内容。

版本 / 选项

以下版本/选择可根据需求提供

  • 重叠触点

  • 其它线缆长度

  • 镀金触点

  • 连接器 M12 x 1, 4-针

  • 线缆进线孔在侧面
