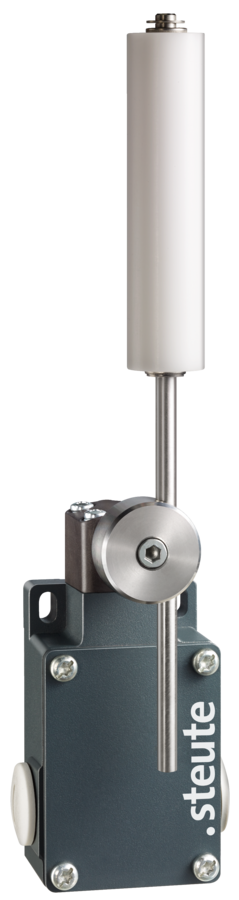

跑偏开关

ES 61 SR


  • 金属外壳

  • 缓动型

  • 2个触点

  • 带有尼龙滚轮的不锈钢杠杆长度可调整

  • 防跑偏杠杆可以使用自锁机构按13°调整

技术参数

适用标准
EN ISO 13849-1, EN 60947-5-1
外壳
压铸铝, 粉末涂层
外盖
钢, 粉末涂层
防护等级
IP65 (IEC/EN 60529)
可靠性数据 B10d (10 % load)
2 百万
TM
max. 20 years
触点材质
银
触点类型
1 NC/1 NO contact, type Zb
开关类型
缓动型
连接类型
螺丝连接端子
线缆横截面
max. 2.5 mm² (包括导线套管)
线缆进线孔
3 x M20 x 1.5 (仅适用于线缆密封接头)
额定冲击耐受电压 Uimp
6 kV
额定绝缘电压 Ui
400 V
约定发热电流Ithe
10 A
应用类别
AC-15
额定工作电压/电流 Ie/Ue
16 A/400 VAC
短路保护
16 A gG 型熔丝管
环境温度
–20 °C … +80 °C
机械寿命
> 1百万操作次数
运行周期
max. 3600/h

下载专区

安装和接线说明 – ES 61 SR

德语, 英语, 法语, 意大利语, 葡萄牙语

PDF 2 MB 12.12.2025
请访问相关产品页面获取更多下载内容。
