技术参数
常规技术参数
- 适用标准
- EN ISO 13849-1, EN 60947-5-1
- 外壳
- 压铸铝, 粉末涂层
- 外盖
- 钢, 粉末涂层
- 防护等级
- IP65 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 触点材质
- 银
- 触点类型
- 1 NC/1 NO contact with contact overlapping, type Zb
- 开关类型
- 缓动型
- 连接类型
- 螺丝连接端子
- 线缆横截面
- max. 2.5 mm² (包括导线套管)
- 线缆进线孔
- 3 x M20 x 1.5 (仅适用于线缆密封接头)
- 额定冲击耐受电压 Uimp
- 6 kV
- 额定绝缘电压 Ui
- 400 V
- 约定发热电流Ithe
- 10 A
- 应用类别
- AC-15
- 额定工作电压/电流 Ie/Ue
- 16 A/400 VAC
- 短路保护
- 16 A gG 型熔丝管
- 环境温度
- –20 °C … +80 °C
- 机械寿命
- > 1百万操作次数
- 运行周期
- max. 3600/h
- 重量
- 500 g
尺寸图
其他图纸

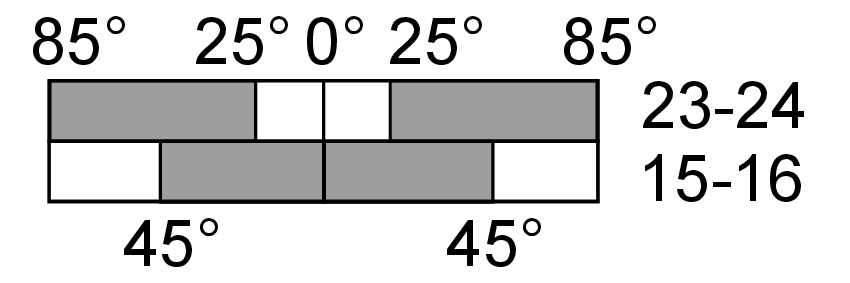

开关行程图
触点示意图
