技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-18, EN 60079-31, EN ISO 13849-1, EN ISO 14119
- 外壳
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 开关类型
- type 2
- 编码等级
- 低编码
- 拧紧力矩
- 螺丝盖: 0.5 ... 0.6 Nm
安装螺丝外壳: 1 … 1.3 Nm
内置模块M3，螺丝连接端子: min. 0.6 Nm
螺丝管 M3.5，螺丝连接端子: min. 0.8 Nm
- 防护等级
- IP67 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 1 million
- TM
- max. 20 years
- 触点材质
- 银
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 1个常闭触点/1个常开触点 + 1个常闭触点/1个常开触点, Zb类
- 连接类型
- 螺丝连接端子
- 线缆横截面
- solenoid: 0.2 … 1.5 mm2 (AWG 24 … 16)
switch inserts: 0.75 … 1.5 mm2 (AWG 18 … 16)
- 线缆进线孔
- 2 x M20 x 1.5; 仅能使用具有防爆认证、防护等级至少IP67以及在允许环境温度范围内的电缆格兰
- 夹紧范围
- 7 … 12 mm
- 额定绝缘电压 Ui
- 250 V
- 额定冲击耐受电压 Uimp
- 4 kV
- 应用类别
- AC-15; DC-13
- 额定工作电压/电流 Ie/Ue
- 启动/信号触点: 3 A/250 VAC; 0.25 A/230 VDC;
直流电磁: 0.08 A / 24 VDC +10 %/–15 %
- 短路保护
- 3 A gG 型熔丝管;
直流电磁: 2 A (缓供)
- 安全等级
- II
- 耗电量
- <2.5 W (continuous operation), max. 47 W (for 250 ms)
- 运行周期
- max. 1200/h
- 机械寿命
- > 500 000 操作次数
- 把持力 Fmax
- 1000 N
- 撞击能量
- max. 7 J
- 环境温度
- –20 °C … +55 °C
- 防爆标志
- L II 3G Ex dc ec mc IIC T4 Gc
L II 3D Ex tc IIIC T100°C Dc
- 重量
- 500 g

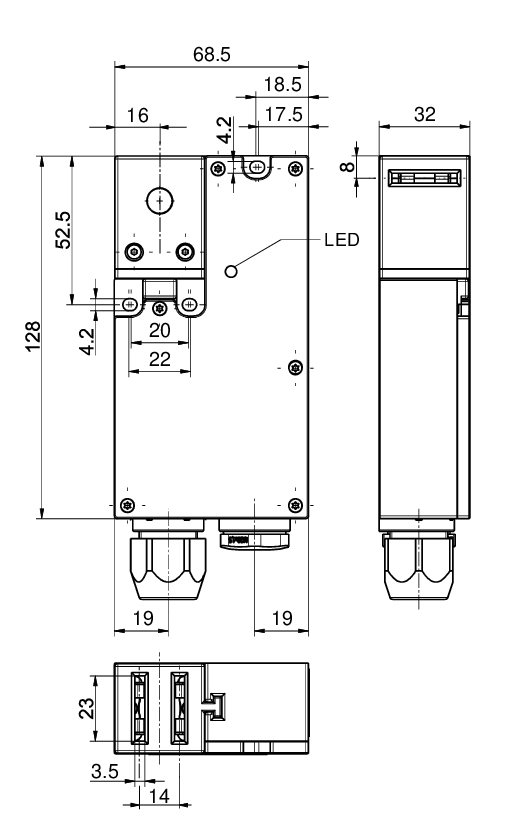

尺寸图
其他图纸

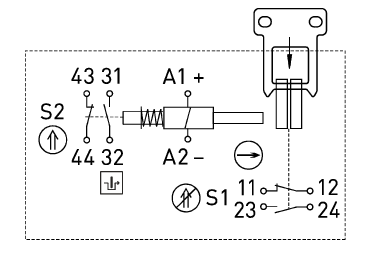

触点示意图
A 肯定断开
P 激活
Q 未激活
Æ 防护锁的监控依据EN ISO 14119
