技术参数
常规技术参数
- 适用标准
- EN IEC 60079-0, EN 60079-18, EN 60947-5-2, EN 60947-5-3, EN ISO 14119, EN ISO 13849-1, EN 62061
- 外壳
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 传感器类型
- type 4 interlocking device
- 编码等级
- 低编码
- 防护等级
- IP66, IP67, IP69 (IEC/EN 60529) / IP69K (ISO 20653)
- 开关类型
- 霍尔传感器, 2个电分离通道, 半导体
- 触点类型
- 1个常闭触点/1个常开触点
- 连接类型
- cable 6 x AWG 26
- 线缆长度
- 2 m
- 额定工作电压 Ue
- 24 VDC
- 额定工作电压范围 UB
- 10 … 30 VDC
- 额定工作电流 Ie
- max. 40 mA per channel
- 应用类别
- DC-12
- 无负载电源电流 I0
- max. 6 mA per channel
- 额定电流的电压降
- max. 2.5 V
- 开关闭合/开关断开时间
- < 1 ms
- 短路保护
- 内部无损保险丝< 50 mA
- 开关频率
- max. 100 Hz
- 安全等级
- II
- 防污等级
- 3
- 环境温度
- –20 °C … +60 °C
- 机械寿命
- > 10百万操作次数
- 额定感应距离 sn
- 7 mm
- 确认切换距离»ON« sao
- 6 mm
- 确认切换距离»OFF« sar
- 20 mm
- 重复性
- ≤ 5 %
- 撞击能量
- max. 7 J
- 防爆标志
- L II 2G Ex mb IIC T6 Gb,
L II 2D Ex mb IIIC T80°C Db
IECEx Ex mb IIC T6 Gb
Ex mb IIIC T80°C Db
- 产品认证
- BVS 08 ATEX E 150 X
IECEx BVS 08.0054X
fda
- 重量
- 74 g
安全相关数据
- EN ISO 13849-1
- 性能等级 PL e
- 类别
- 4
- TM
- max. 20 years
- 系统平均无危险故障时间
- > 100 年
- DC/DCavg
- > 99 %
- EN 62061
- SIL CL 3
- PFHd
- ≥ 2.47 x 10-8 1/h
- 注释
- 安全相关数据仅与安全模块一起时有效, e.g. SRM 21 RT2 (mat. no. 1179203).
尺寸图
其他图纸

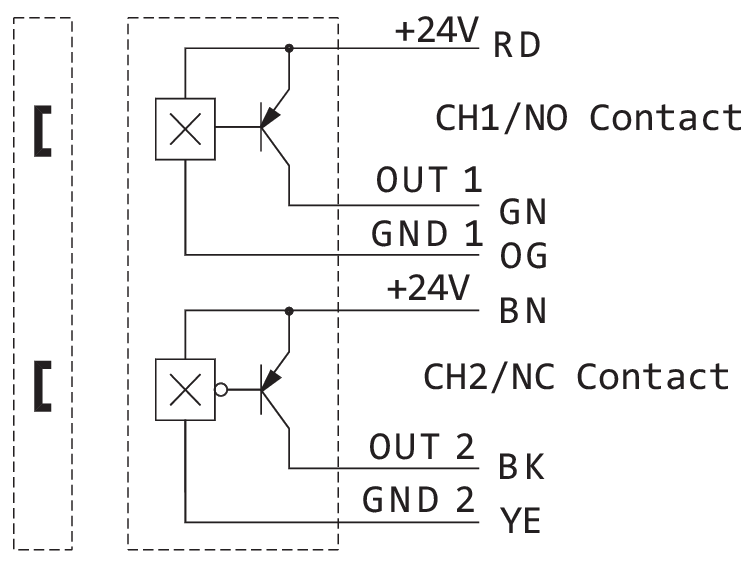

触点示意图
轴偏差
