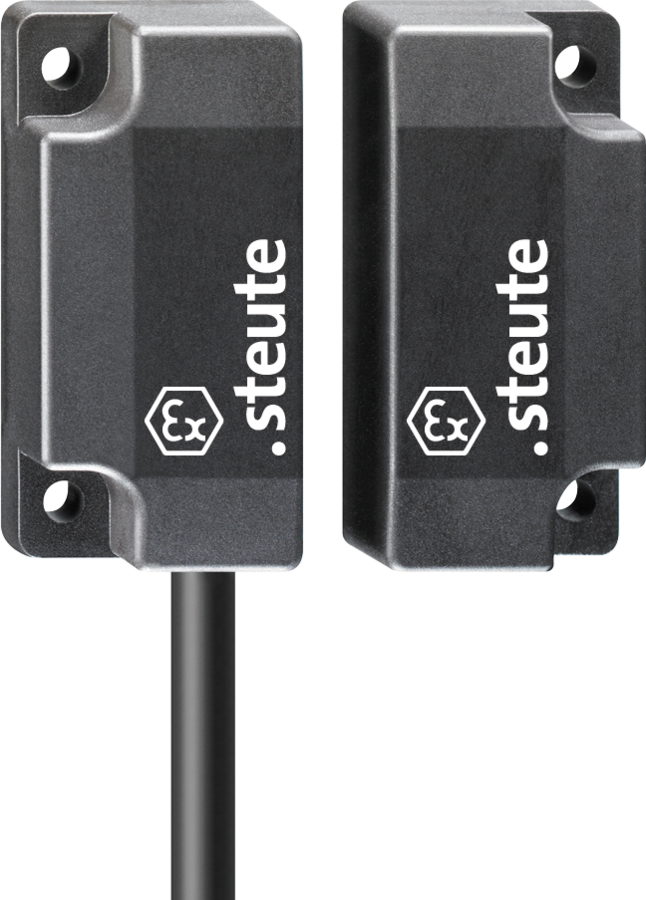

Ex HS Si 4 - 3G/D

适用标准

EN IEC 60079-0, EN 60079-18, EN 60947-5-2, EN 60947-5-3, EN ISO 14119, EN ISO 13849-1, EN 62061

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

操作头

Ex MC 4

传感器类型

type 4 interlocking device

编码等级

低编码

防护等级

IP67 (IEC/EN 60529)

开关类型

霍尔传感器, 2个电分离通道, 半导体

连接类型

cable 6 x AWG 26

额定工作电压 U_e

24 VDC

额定工作电压范围 U_B

10 … 30 VDC

额定工作电流 I_e

max. 40 mA per channel

应用类别

DC-12

无负载电源电流 I₀

max. 6 mA per channel

额定电流的电压降

max. 2.5 V

开关闭合/开关断开时间

< 1 ms

短路保护

内部无损保险丝< 50 mA

开关频率

max. 100 Hz

安全等级

II

防污等级

3

环境温度

–20 °C … +60 °C

机械寿命

> 10百万操作次数

额定感应距离 s_n

7 mm

确认切换距离»ON« s_ao

6 mm

确认切换距离»OFF« s_ar

20 mm

重复性

≤ 5 %

撞击能量

max. 7 J

防爆标志

L II 3G Ex mc IIC T6 Gc X,
L II 3D Ex mc IIIC T80°C Dc X

触点类型

1 NC/1 NO contact or 2 NC contacts

EN ISO 13849-1

性能等级 PL e

类别

4

T_M

max. 20 years

系统平均无危险故障时间

> 100 年

DC/DC_avg

> 99 %

EN 62061

SIL CL 3

PFH_d

≥ 2.47 x 10^-8 1/h

注释

安全相关数据仅与安全模块一起时有效, e.g. SRM 21 RT2 (mat. no. 1179203).
