Ex ES 97 AZ-11-3G/D

适用标准

EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1, EN ISO 14119

外壳

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

外盖

热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0

密封

硅胶

开关类型

type 2

编码等级

低编码

防护等级

IP66 / IP67 (EN 60079-0 + IEC/EN 60529)

可靠性数据 B_10d (10 % load)

2 百万

T_M

max. 20 years

触点材质

银

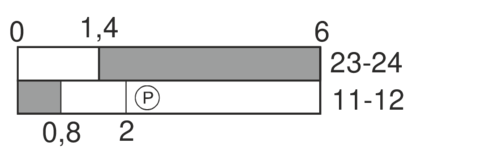

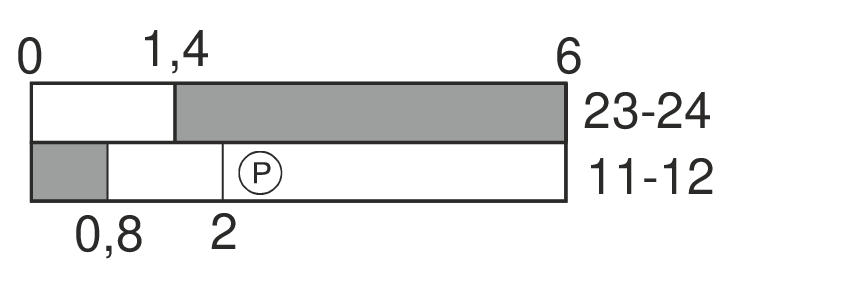

开关原理

缓动型, 肯定断开常闭触点

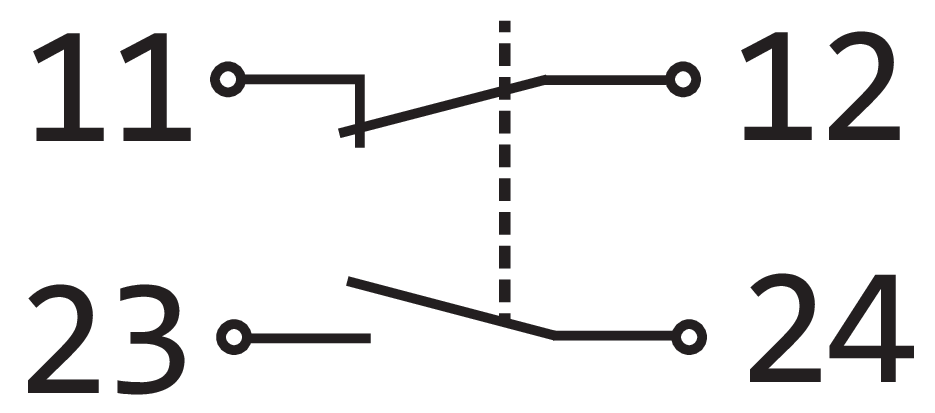

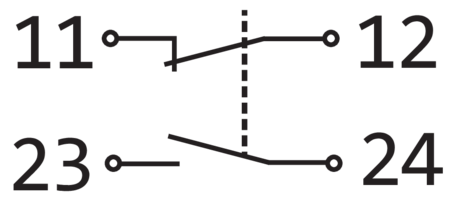

开关元件

1 NC/1 NO contact, type Zb

连接类型

螺丝连接端子

线缆横截面

min. 0.75 mm² (AWG 18), max. 1.5 mm² (AWG 16), incl. conductor ferrules

线缆进线孔

M20 x 1.5; 拧入深度 9 mm; 只能使用防护等级IP66/IP67并通过防爆认证的线缆戈兰, 以及适用于指定环境温度范围.

额定冲击耐受电压 U_imp

4 kV

额定绝缘电压 U_i

250 V

额定工作电压/电流 I_e/U_e

max. 3 A or 6 A / max. 250 V

应用类别

AC-15

机械寿命

> 1百万操作次数

撞击能量

max. 4 J

温度等级

T6

环境温度

–20 °C … +45 °C max. 6 A,
–20 °C … +60 °C max. 3 A

短路保护

3 A / 6 A gG/gN 型熔丝管

防爆标志

L II 3G Ex dc ec IIC T6 Gc X,
L II 3D Ex tc IIIC T80 °C Dc X
