技术参数
常规技术参数
- 适用标准
- EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1, EN ISO 14119
- 外壳
- 热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0
- 开关类型
- type 2
- 编码等级
- 低编码
- 防护等级
- IP67 (IEC/EN 60529)
- 可靠性数据 B10d (10 % load)
- 2 百万
- TM
- max. 20 years
- 内置模块
- 1 x Ex 13
- 触点材质
- 银
- 开关类型
- 缓动型, 肯定断开常闭触点
- 触点类型
- 1 NC/1 NO contact, type Zb
- 连接类型
- 电缆 H05VV-F
- 线缆横截面
- 4 x 0.75 mm² (包括导线套管)
- 线缆长度
- 5 m
- 额定冲击耐受电压 Uimp
- 4 kV
- 额定绝缘电压 Ui
- 250 V
- 约定发热电流Ithe
- T6: 6 A, T5: 3 A
- 额定工作电压/电流 Ie/Ue
- 6 A/250 VAC, 0.25 A/230 VDC
- 应用类别
- AC-15; DC-13
- 短路保护
- 6 A gG 型熔丝管
- 肯定断开力
- 約 15 N
- 环境温度
- T6: –40 °C ... +65 °C,
T5: –40 °C ... +75 °C, +90 °C max. 3 A
- 机械寿命
- > 1百万操作次数
- 撞击能量
- max. 7 J
- 防爆标志
- L II 3D Ex tc IIIC T80°C/T95°C Dc X
尺寸图
其他图纸

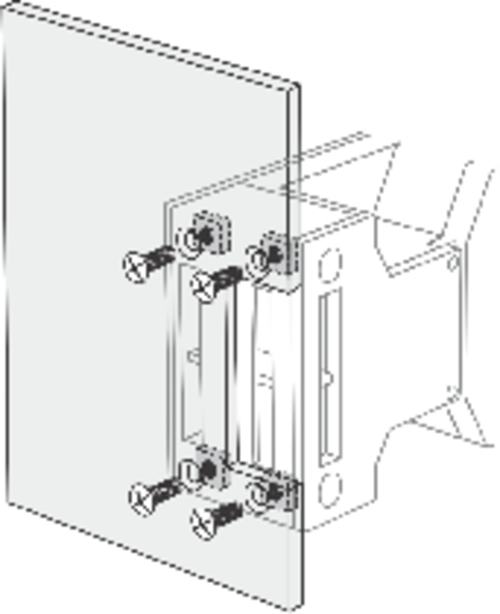

正面安装
触点示意图
开关行程图
T 肯定断开行程/角度
U 闭锁点仅用于带有球形插销的执行器
注释
如开关的行程图例所示，操作件的插入位置 = 0。
开关主体不含操作件，须另行订购。
