产品特点

Safety
  • 热塑性塑料外壳

  • 安装标准依据EN 50047

  • 横向槽安装孔

  • 双重绝缘 X

  • 固定盖子无需螺丝

  • 操作头可以4 x 90°调整位置

注释

  • 操作件不包含在订购的开关中

    技术参数

    适用标准

    EN ISO 13849-1, EN 60947-5-1, EN ISO 14119

    外壳

    热塑性塑料, 增强型玻璃纤维, 抗冲击, 自熄性 UL 94 V-0, 抗风化, 防紫外线老化

    开关类型

    type 2

    编码等级

    低编码

    防护等级

    IP66/IP67 (IEC/EN 60529)

    可靠性数据 B10d (10 % load)

    2 百万

    TM

    max. 20 years

    开关类型

    缓动型, 肯定断开常闭触点

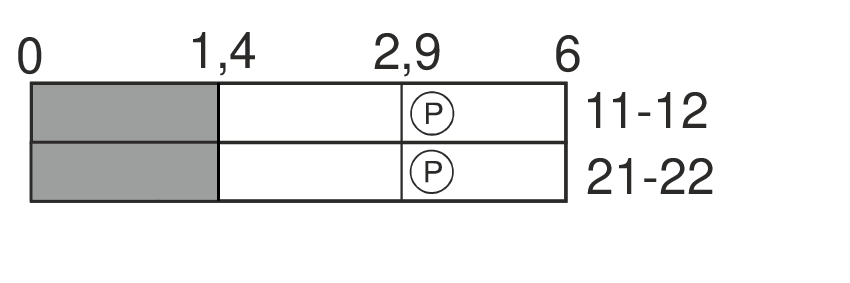

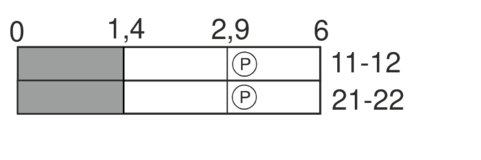

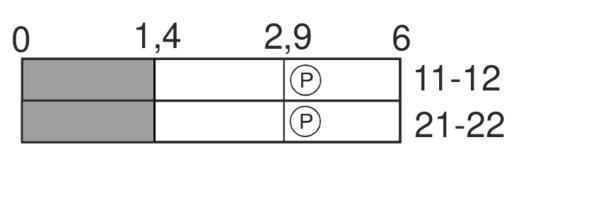

    触点类型

    2 NC contacts, type Zb

    连接类型

    螺丝连接端子

    线缆横截面

    0.34 ... 2.5 mm² (包括导线套管)

    线缆进线孔

    1 x M20 x 1.5 (M16 x 1.5 根据需求可提供) (仅适用于线缆密封接头)

    额定冲击耐受电压 Uimp

    6 kV

    额定绝缘电压 Ui

    500 V

    约定发热电流Ithe

    10 A

    应用类别

    AC-15; DC-13

    额定工作电压/电流 Ie/Ue

    AC: 24 V-10 A/120 V-6 A/400 V-4 A
    DC: 24 V-6A/125 V-0.55 A/250 V-0.4 A
    Minimum electrical load: 5 V/10 mA

    短路保护

    10 A gG/gL 型熔丝管

    限制短路电流

    1000 A

    运行周期

    max. 1800/h

    机械寿命

    1百万操作次数

    环境温度

    –30 °C … +70 °C

    产品认证

    da

    外壳材质抗性:
    石油、汽油、酒精、动物油脂、植物油脂、硅油、表面活性剂、洗涤剂、水蒸气、盐水以及有机酸(柠檬酸和苯甲酸)

    外壳材质非抗性:
    矿物酸(浓盐酸、电池酸、硫酸以及硝酸)

    下载专区

    Loading...
    安装和接线说明 – ES 97 AZ

    德语, 英语, 法语, 意大利语, 葡萄牙语

    PDF2 MB 10.01.2025
    安装和接线说明 – ES 97 AZ (中文/英语)

    中文, 英语

    PDF2 MB 10.01.2025
    Loading...

    其它感兴趣的产品

    可替换的防爆型号

    ExSafety
    标准产品

    安全开关

    ES 97 AZ 02

    物料号: 1371955
